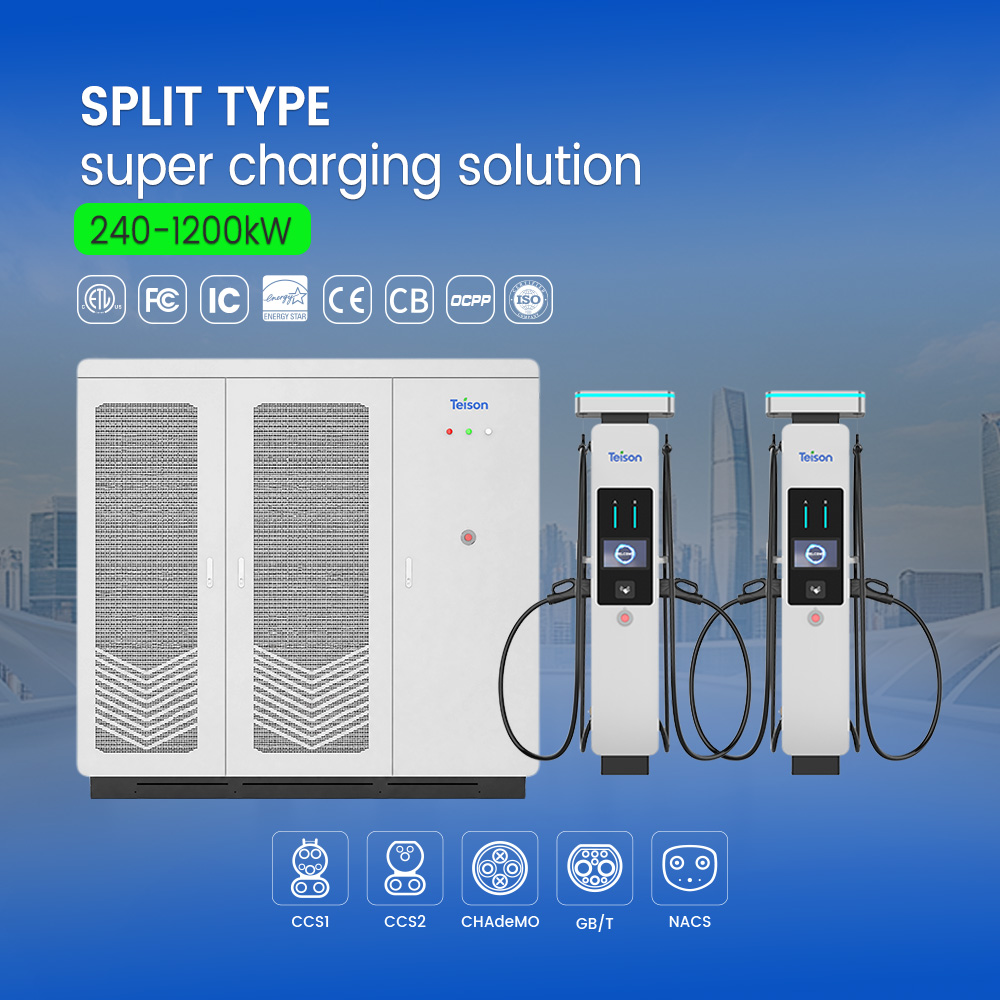

صفحة التفاصيل مكدس منفصل---5

›

‹

  • صفحة التفاصيل مكدس منفصل---5
  • 20260515-150138

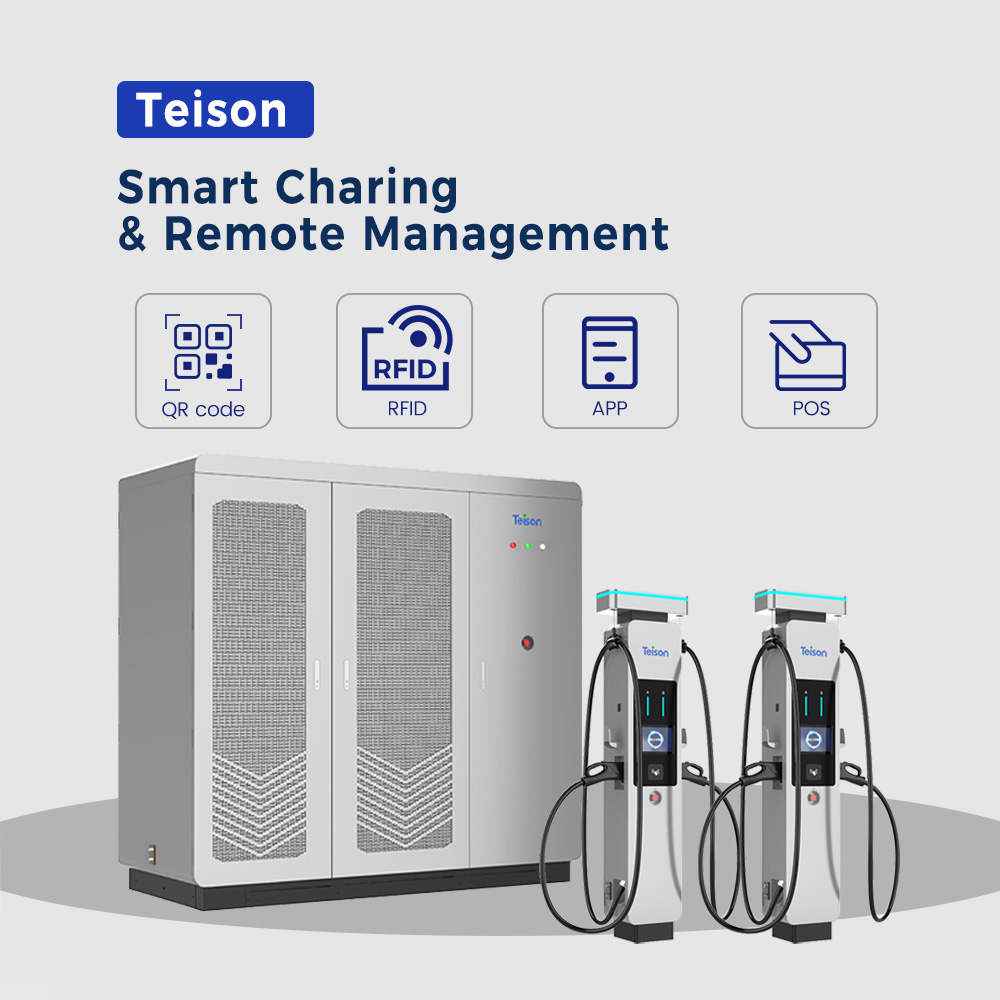

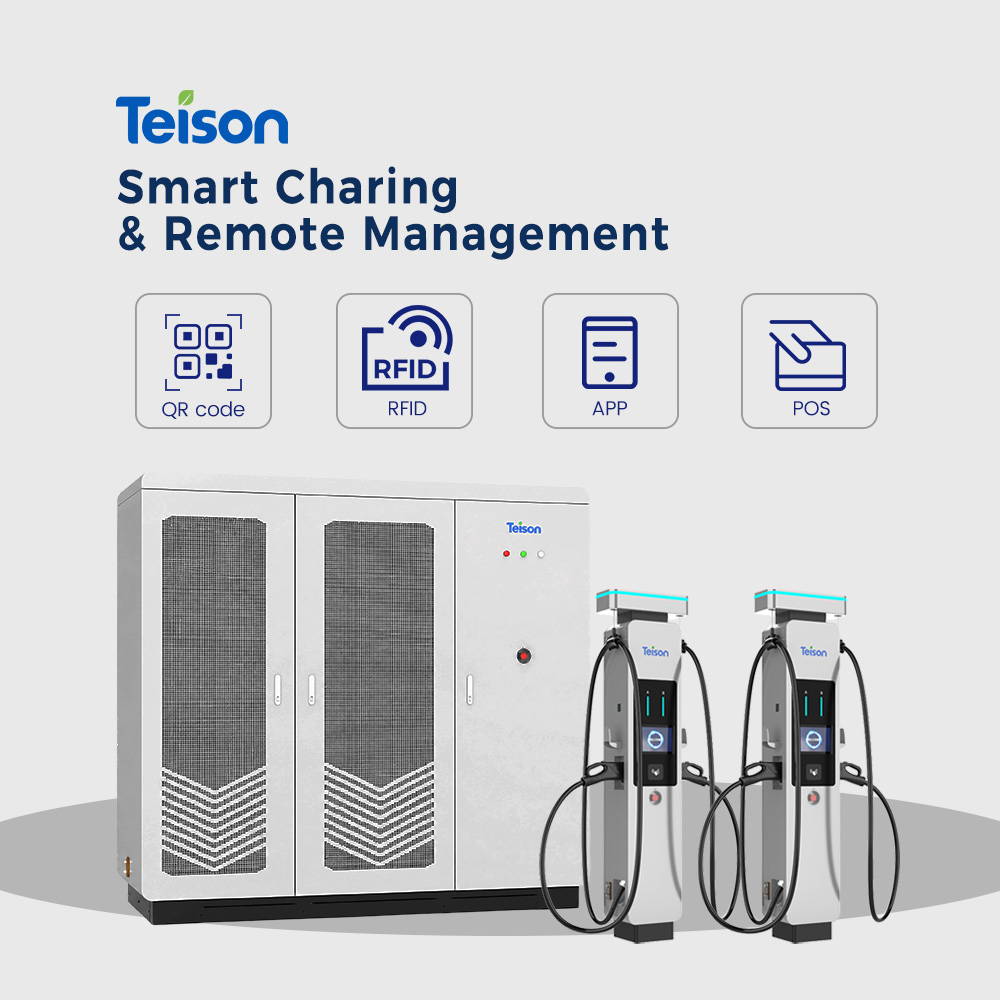

  • الشحن الذكي والإدارة عن بُعد2

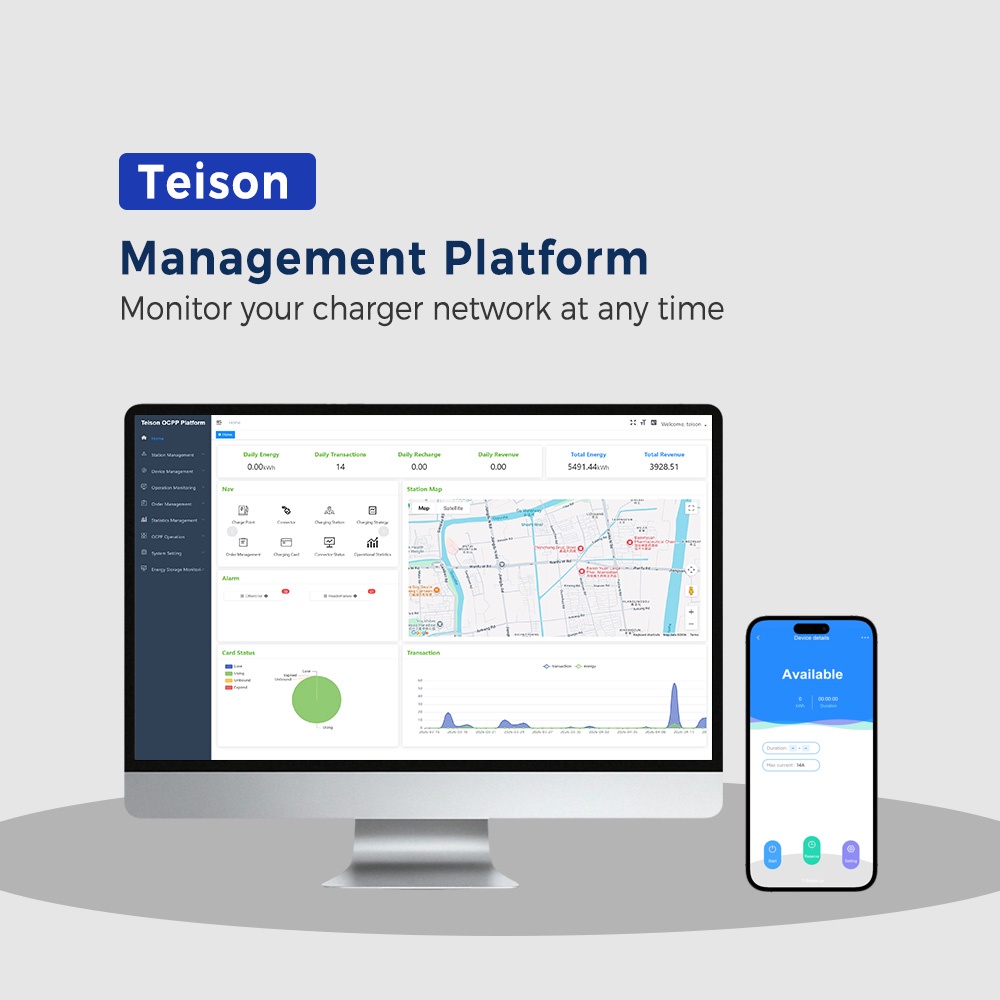

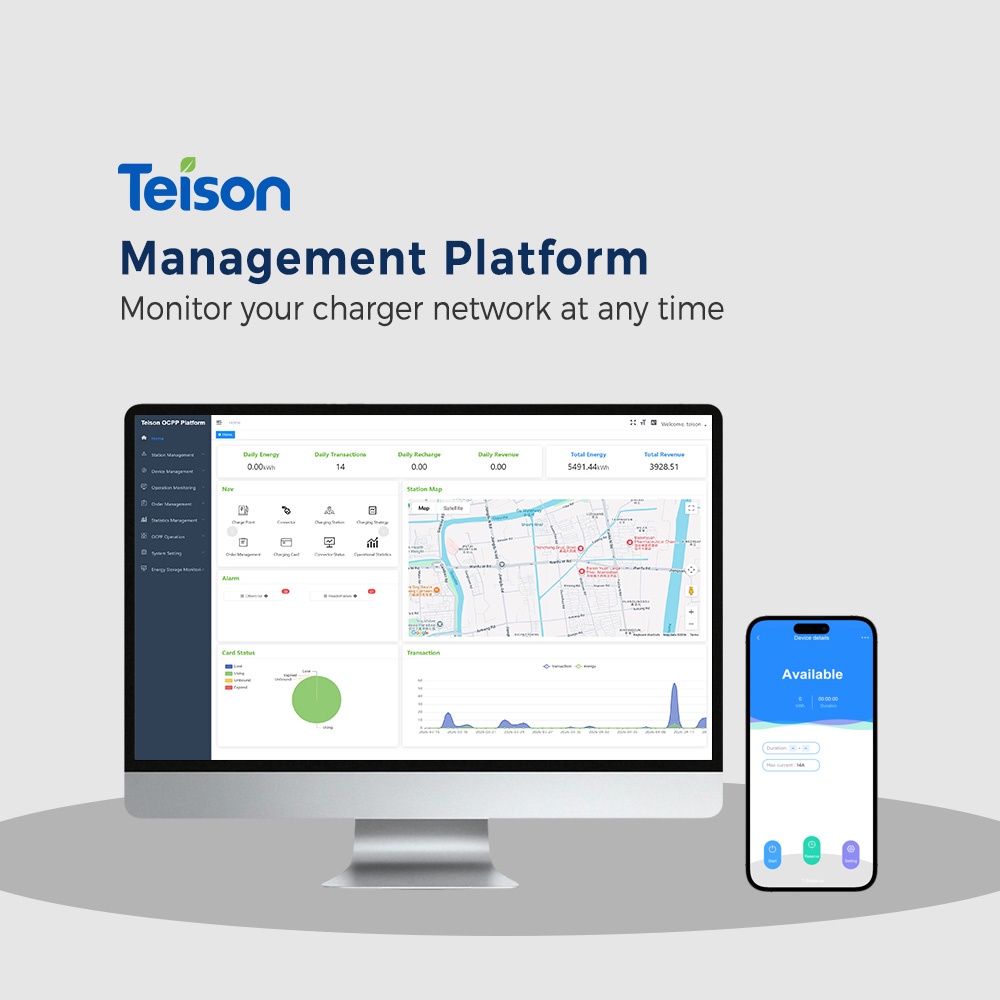

  • منصة إدارة صفحة التفاصيل
  • استبدال الصورة الرئيسية 2

›

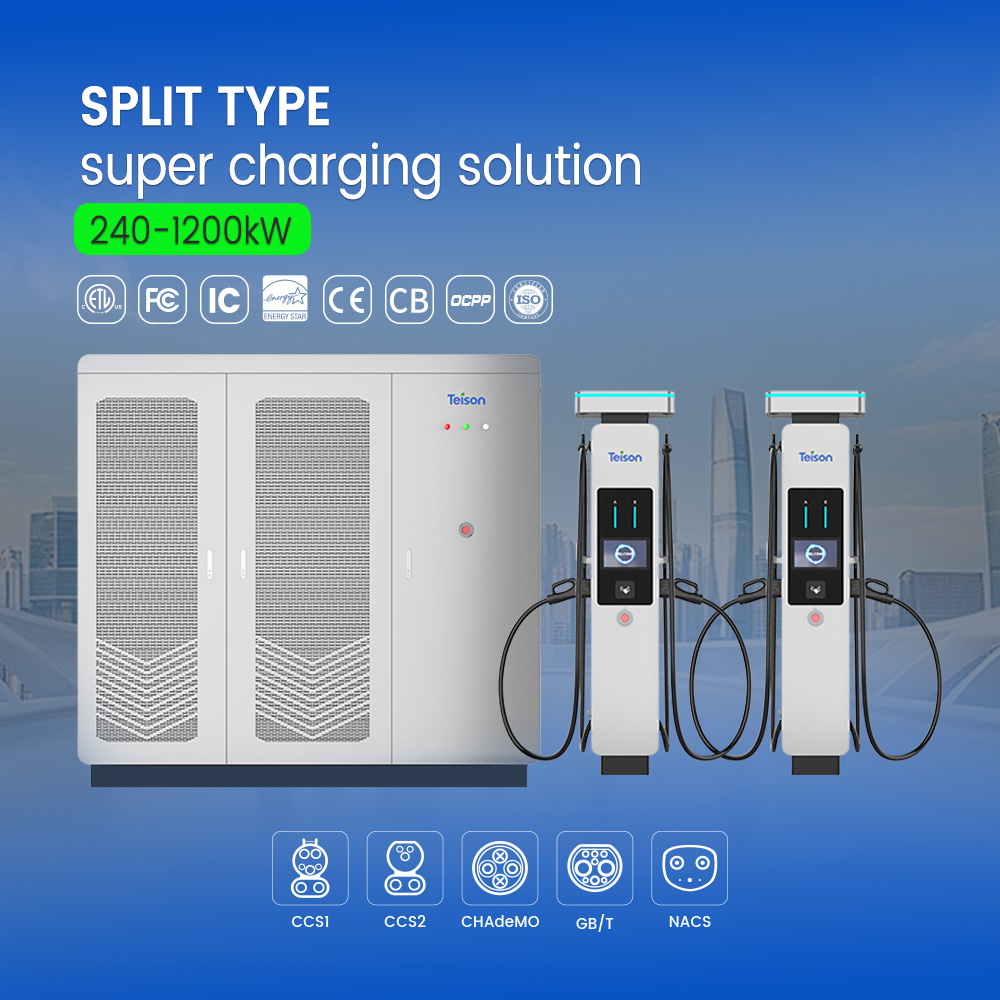

حل الشحن المنفصل بالتيار المستمر 240kW-1.2MW

قدرة خرج تصل إلى 1200 kW

شحن DC متزامن لما يصل إلى 20+ مركبة

نطاق خرج 150 -1000 VDC

يوفر ما يصل إلى 600kW لكل موصل, 1.2MW MCS

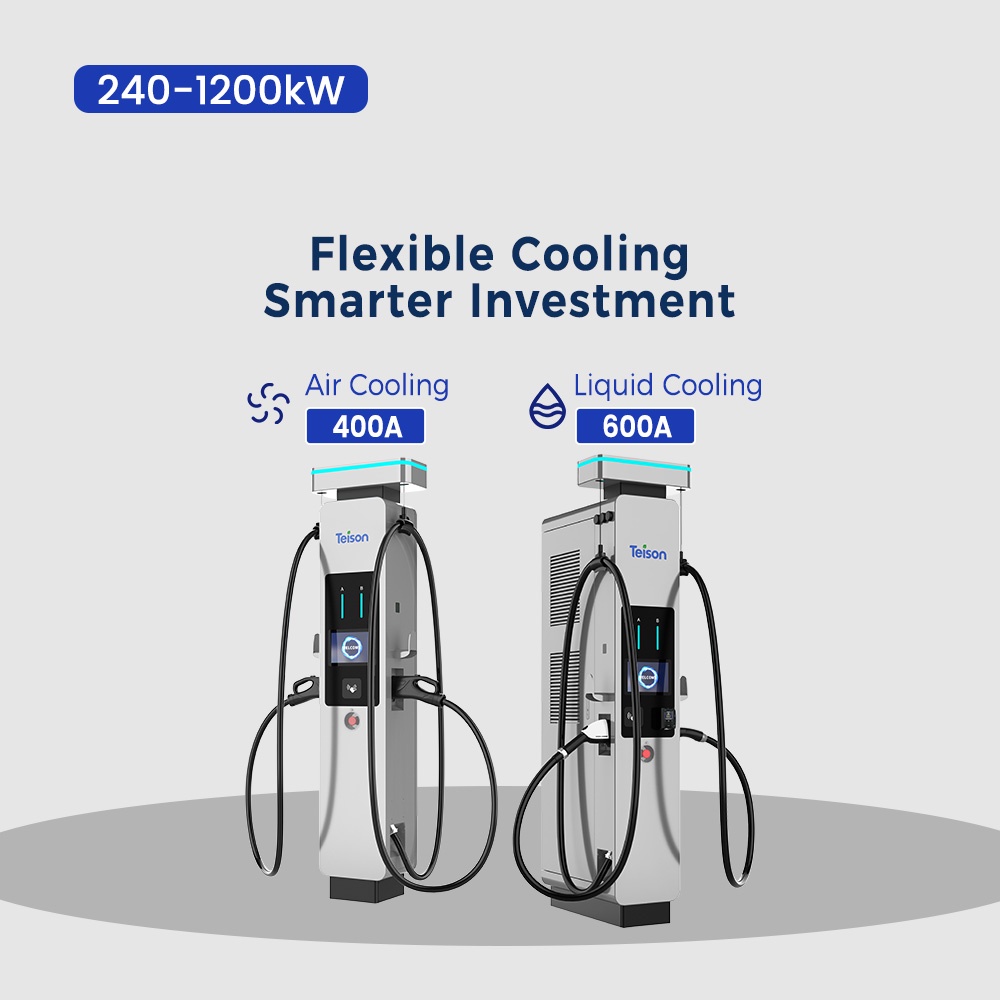

أطراف شحن قابلة للتهيئة ومبردة بالهواء (400A) أو مبردة بالسائل (600A) أو MCS (1200A)

نظام إدارة كابلات مدمج

واجهة شاشة لمس 10.1’ inch وأزرار ضغط

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1

حماية Type 3R/IP55 & IK10

مشاركة الطاقة الذكية

تبديل جهد BMS تلقائيًا

تحديثات OTA عن بُعد

الإشراف التشغيلي في الوقت الفعلي

اطلب عرض سعر



الميزات/المزايا

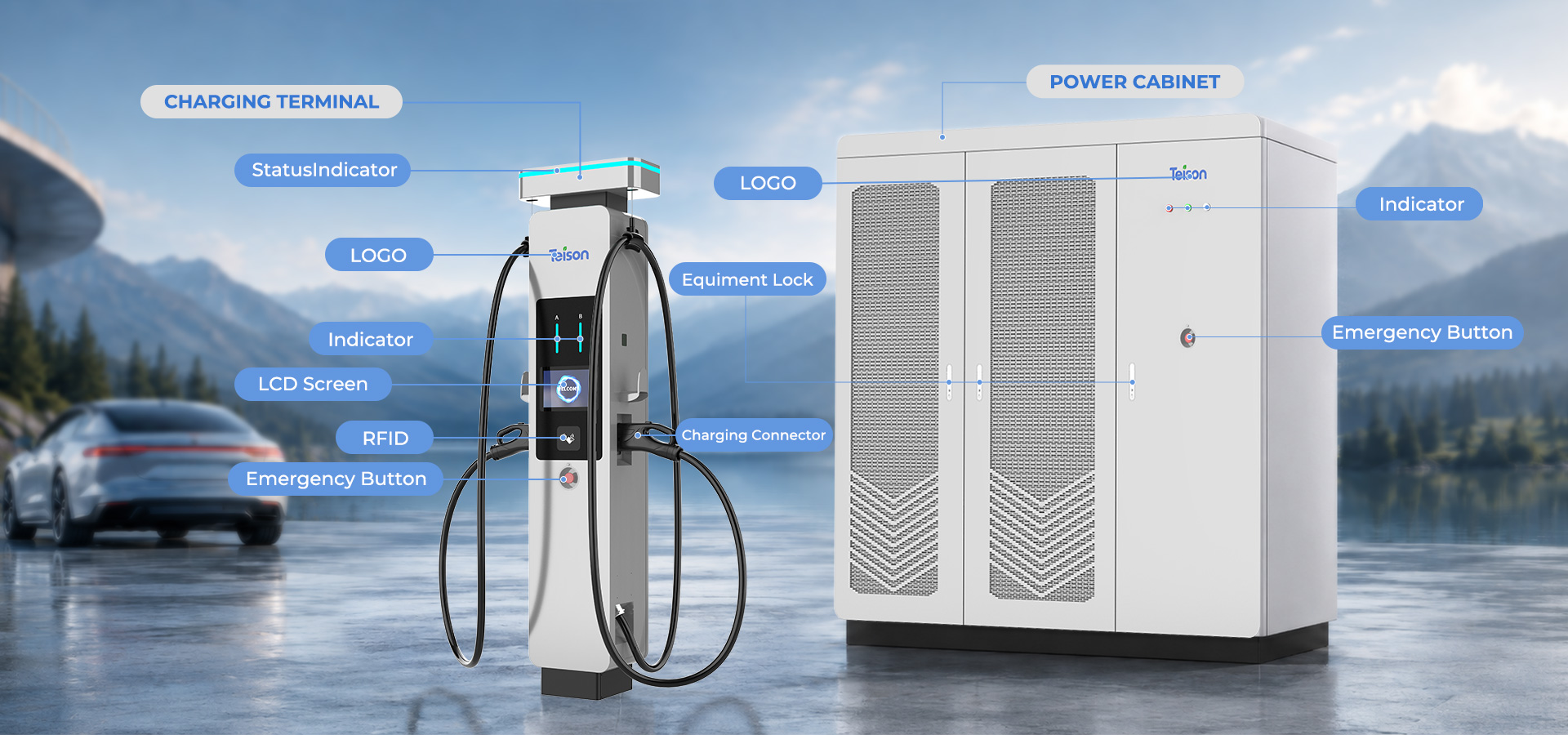

  • ملصق دوار

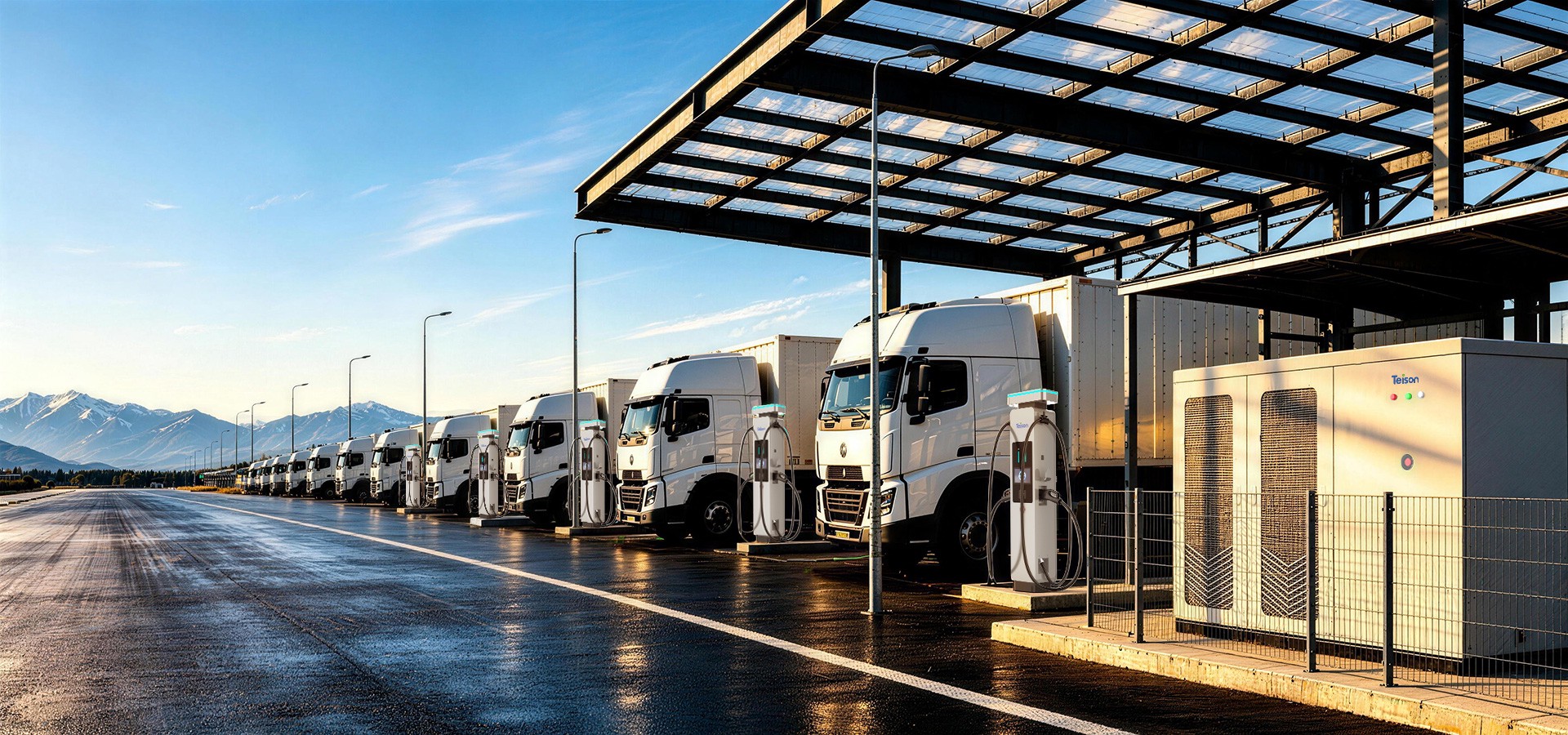

  • dcsplit1.2mwملصق تفاصيل الصورة

نظام شحن فائق السرعة من النوع المنفصل، مصمم لأنظمة شحن المركبات الكهربائية التجارية والشاقة



✅أداء شحن فائق السرعة

يوفر ما يصل إلى 600kW لكل موصل، مما يمكّن المركبات من اكتساب مدى 400 km في 5 minutes فقط، ويدعم موزع MCS حتى 1.2MW.

✅ توافق عالمي

متوافق بالكامل مع Plug & Charge (ISO 15118)، وOCPP 1.6J / OCPP 2.0.1، وبروتوكولات الشحن عالي التيار لكل من المركبات الكهربائية التجارية والمركبات الشاقة.

يدعم تحديثات OTA عن بُعد والتكامل المتقدم لإدارة الأساطيل.

✅ أقصى مرونة في النشر

أطراف شحن قابلة للتهيئة ومبرّدة بالهواء (400A) أو مبرّدة بالسائل (600A) أو MCS (1200A) لتناسب تخطيطات المواقع المختلفة ومتطلبات المركبات المتنوعة.

✅ عمليات موثوقة

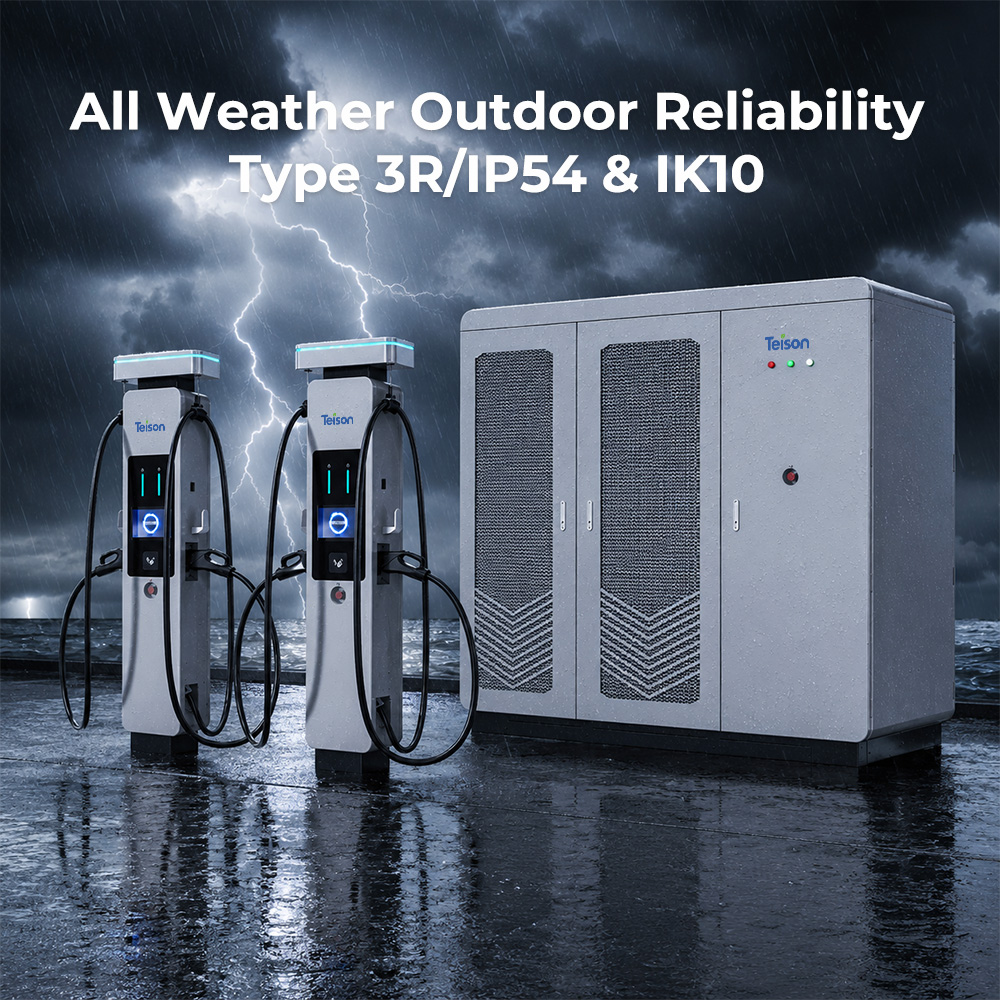

مصمم لتحقيق 99.9% من وقت التشغيل مع عزل للأعطال خلال 0.1-second، وحماية متينة Type 3R/IP55 &IK10، وقابلية للتكيف مع نطاق درجات حرارة واسع من -22 °F to 131 °F(-30°C to 55°C)، وموثوقية خارجية في جميع الأحوال الجوية.

✅ قابل للتوسع، من أجل المستقبل

توسعة معيارية بدون توقف من 1 إلى 20+ من الموزعات / الموصلات / الأطراف. متوافق مع Solar power وأنظمة Energy storage وEnergy management.

✅ ذكاء متكامل مدفوع بالذكاء الاصطناعي

من أنظمة توزيع وتحويل الطاقة المدفوعة بالذكاء الاصطناعي (PDU / PCU) إلى تشخيص الأعطال الذكي، من أجل عمليات أكثر ذكاءً وصيانة أسرع.

✅ تحسين أكثر ذكاءً للطاقة

يقوم Smart Matrix Scheduling بتوزيع الطاقة ديناميكيًا عبر الشبكة، مما يزيد من استخدام الطاقة بنسبة 18% مع إطالة العمر الافتراضي الإجمالي للنظام بنسبة 30%.

المعلمات

     المواصفات الفنية
طراز المنتج

DC Split 240-720 kW
     الخصائص الكهربائية
AC
الإدخال		 نطاق جهد الإدخال 3-phase 480 VAC±10%, 50/60 Hz， 3P+PE
تيار الإدخال المقنن 304 A 355 A 405 A 456 A 506 A 557 A 608 A 658 A 709 A 760 A 810 A 861 A 912 A
أقصى قدرة إدخال 253 kW 295 kW 337 kW 379 kW 421 kW 463 kW 505 kW 547 kW 589 kW 632 kW 674 kW 716 kW 758 kW
معامل القدرة ≥0.99
أقصى كفاءة ≥95%
استهلاك الطاقة في وضع الاستعداد ≤50 W
التشوه التوافقي (THDi) ≤5%
DC
الإخراج		 نطاق جهد الإخراج 150~1000 VDC
أقصى قدرة خرج 240 kW 280 kW 320 kW 360 kW 400 kW 440 kW 505 kW 520 kW 560 kW 600 kW 640 kW 680 kW 720 kW
أقصى تيار خرج
لكل قناة		 400 A(air cooling cable)
600 A(liquid cooling cable)
عدد قنوات الإخراج 6 6 8
(optional:6)		 8
(optional:6)		 10
(optional:6,8)		 10
(optional:6,8)		 12
(optional:6,8,10)
دقة الجهد ≤±0.5%
دقة التيار ≤±1%
     واجهة المستخدم
الشاشة 10.1" Touch screen
أزرار الضغط زر الطوارئ
لغة الدعم الإنجليزية (لغات أخرى متاحة عند الطلب)
     الاتصالات
اتصال الشبكة Ethernet, Wi-Fi
بروتوكول الاتصال OCPP 1.6J，OCPP 2.0.1
     البيئة
نطاق درجة حرارة التشغيل -22 °F to 131 °F(خفض القدرة من 131 °F)
نطاق درجة حرارة التخزين -40 °F to 158 °F
الرطوبة <95% رطوبة نسبية، غير متكاثفة
الارتفاع ≤2000 m（6561.68'）
الضوضاء ＜70dB @ 3 m（9.84'）77 °F القدرة الكاملة
     الميكانيكا
الأبعاد （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
الوزن ≤1653.47 lb
تصنيف IP & IK Type 3R&IK10 (HMI IK8)
التبريد تبريد هوائي
طريقة التركيب تثبيت أرضي
     الحماية
الحماية حماية من زيادة الجهد، حماية من انخفاض الجهد، حماية من الحمل الزائد، حماية من تيار التسرب
، حماية من ارتفاع درجة الحرارة، حماية التأريض، حماية من زيادة التيار المفاجئة، حماية من قصر
dائرة، فحص ذاتي للأعطال، كشف العزل.
     الشهادات والمعايير
الشهادة ETL,FCC,IC,Energy Star
معايير الشحن UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
معايير بروتوكول الاتصال ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

     تكوين اختياري
اتصال الشبكة 4G
تخصيص مرن Full-flex, Semi-flex
أقصى تيار خرج لكل
قناة		 400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
عدد قنوات الإخراج 6,8,10,12（Up to 4 liquid cooling channels）
هوية بصرية مخصصة خيارات الهوية البصرية، مثل الألوان والملصقات المخصصة
اتصل بـ Teison لمعرفة التوفر، والأسعار، والحد الأدنى لكمية الطلب

     المواصفات الفنية
طراز المنتج

DC Split 760-1200 kW
     الخصائص الكهربائية
تيار متردد
الإدخال		 نطاق جهد الإدخال

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE
تيار الإدخال المقنن 962 A 1013 A 1064 A 1114 A 1165 A 1216 A 1266 A 1317 A 1367 A 1418 A 1469 A 1519 A
أقصى قدرة إدخال 800 kW 842 kW 884 kW 926 kW 968 kW 1010 kW 1052 kW 1095 kW 1137 kW 1179 kW 1221 kW 1263 kW
معامل القدرة ≥0.99
أقصى كفاءة ≥95%
استهلاك الطاقة في وضع الاستعداد ≤50 W
التشوه التوافقي (THDi) ≤5%
تيار مستمر
الإخراج		 نطاق جهد الإخراج 150~1000 VDC
أقصى قدرة خرج 760 kW 800 kW 840 kW 880 kW 920 kW 960 kW 1000 kW 1040 kW 1080 kW 1120 kW 1160 kW 1200 kW
أقصى تيار خرج
لكل قناة		 400 A(air cooling cable)
600 A(liquid cooling cable)
عدد قنوات الإخراج 12
(optional:6,8,10)
دقة الجهد ≤±0.5%
دقة التيار ≤±1%
     واجهة المستخدم
الشاشة 10.1" شاشة لمس
أزرار الضغط زر الطوارئ
اللغات المدعومة الإنجليزية (لغات أخرى متاحة عند الطلب)
     الاتصالات
اتصال الشبكة Ethernet, Wi-Fi
بروتوكول الاتصال OCPP 1.6J，OCPP 2.0.1
     البيئة
نطاق درجة حرارة التشغيل -22 °F to 131 °F(Derating from 131 °F)
نطاق درجة حرارة التخزين -40 °F to 158 °F
الرطوبة <95% رطوبة نسبية, بدون تكاثف
الارتفاع ≤2000 m（6561.68'）
الضوضاء ＜70dB @ 3 m（9.84'）77 °F طاقة كاملة
     الميكانيكية
الأبعاد （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
الوزن ≤1653.47 lb
تصنيف IP & IK Type 3R&IK10 (HMI IK8)
التبريد تبريد هوائي
طريقة التركيب تثبيت أرضي
     الحماية
الحماية حماية من زيادة الجهد, حماية من انخفاض الجهد, حماية من الحمل الزائد, تيار التسرب
الحماية, حماية من ارتفاع درجة الحرارة, حماية التأريض, حماية من زيادة التيار, قصر
dائرة الحماية, الفحص الذاتي للأعطال, كشف العزل.
     الشهادات والمعايير
الشهادة ETL,FCC,IC,Energy Star
معايير الشحن UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
معايير بروتوكول الاتصال ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
     التكوين الاختياري
اتصال الشبكة 4G
التخصيص المرن Full-flex, Semi-flex
أقصى تيار خرج لكل
قناة		 400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
عدد قنوات الإخراج 6,8,10,12（Up to 4 liquid cooling channels）
العلامة التجارية المخصصة خيارات العلامة التجارية, مثل الألوان والملصقات المخصصة
اتصل بـ Teison لمعرفة التوفر, والأسعار, والحد الأدنى لكمية الطلب
