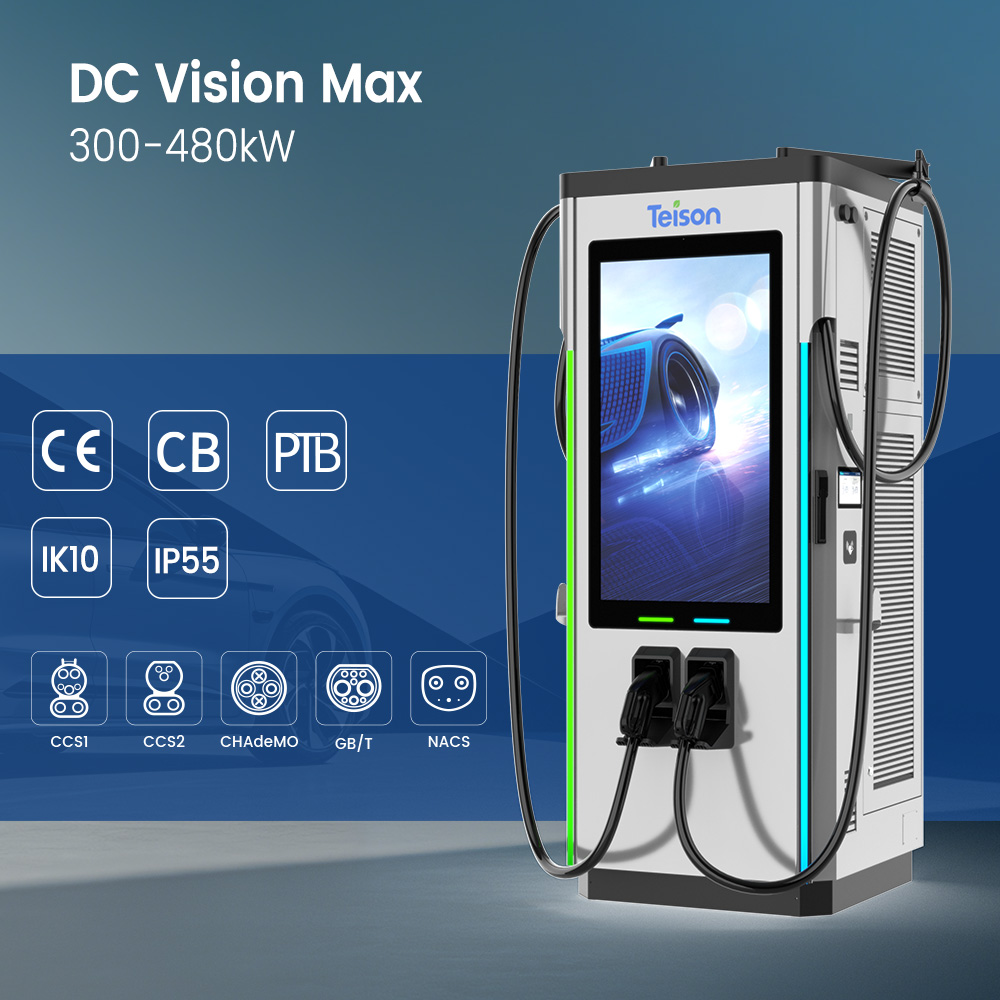

  • الصورة الرئيسية 1

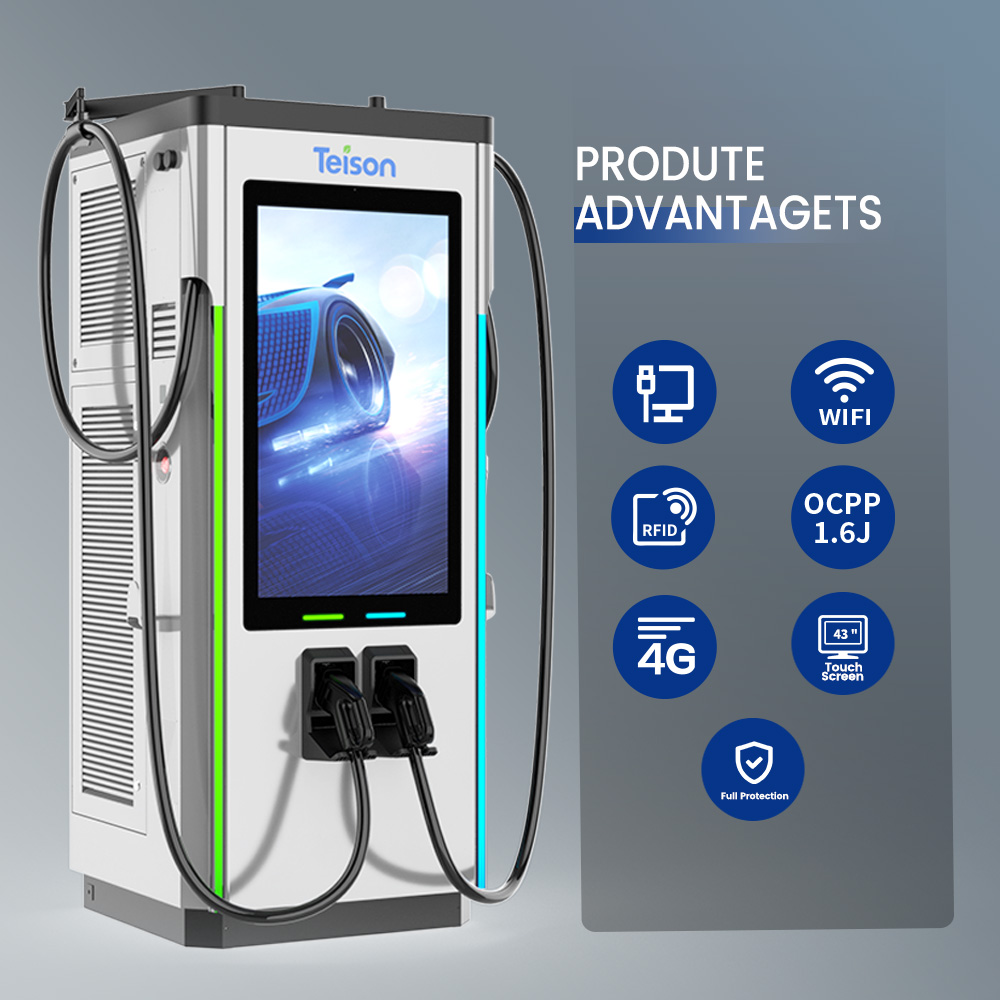

  • الصورة الرئيسية 2

›

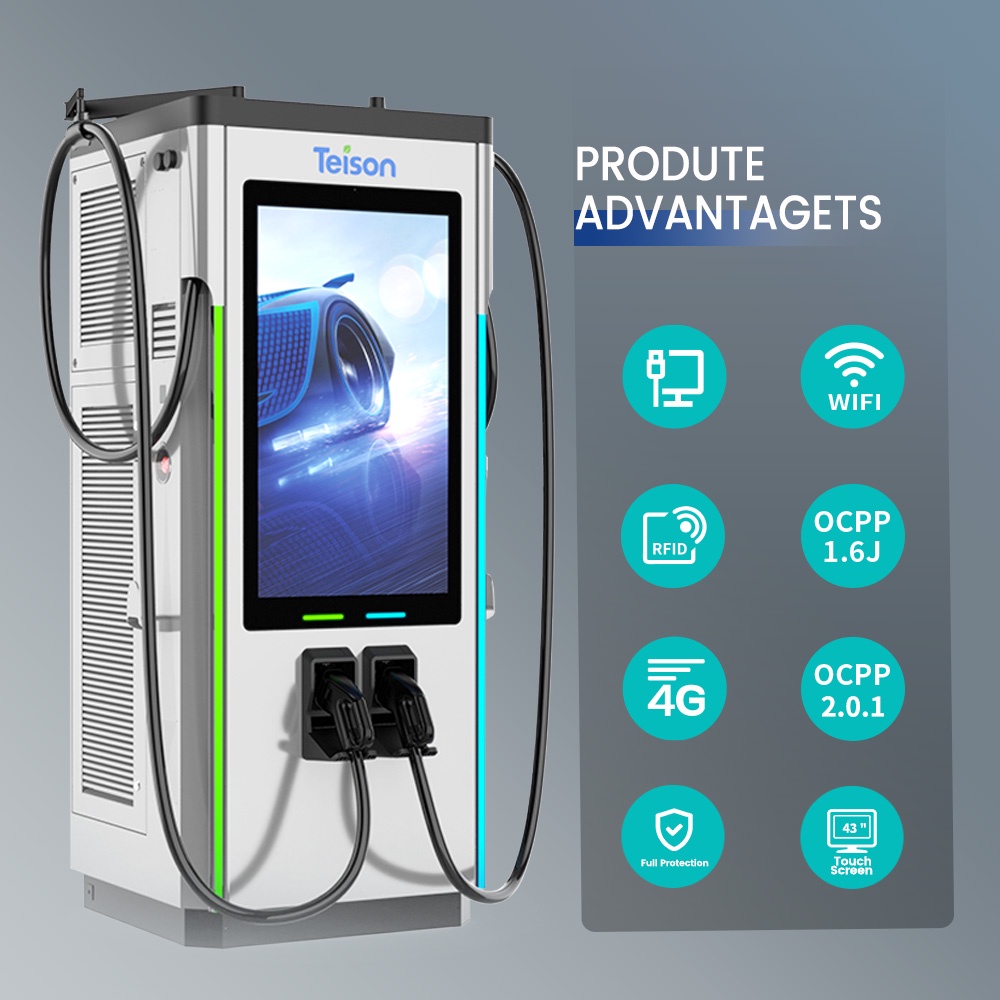

محطة شحن فائق السرعة بالتيار المستمر 480kW

الكل في واحد، شاشة إعلانات مزدوجة 43 بوصة

صُمم هذا الحل المتكامل للشحن من Teison بقدرة 300-480kW للبيئات عالية الطلب مثل أساطيل HCV والطرق السريعة، ويوفر شحنًا فائق السرعة لمركبتين كهربائيتين في الوقت نفسه، مما يضمن كفاءة مثلى في سوق المركبات الكهربائية سريع النمو اليوم. ويُعد مثاليًا للمواقع عالية الحركة، إذ يجمع هذا الحل بين السرعة والاستدامة وتحقيق الدخل الذكي—ليدعم مستقبل شحن المركبات الكهربائية.

اطلب عرض سعر

الميزات/المزايا

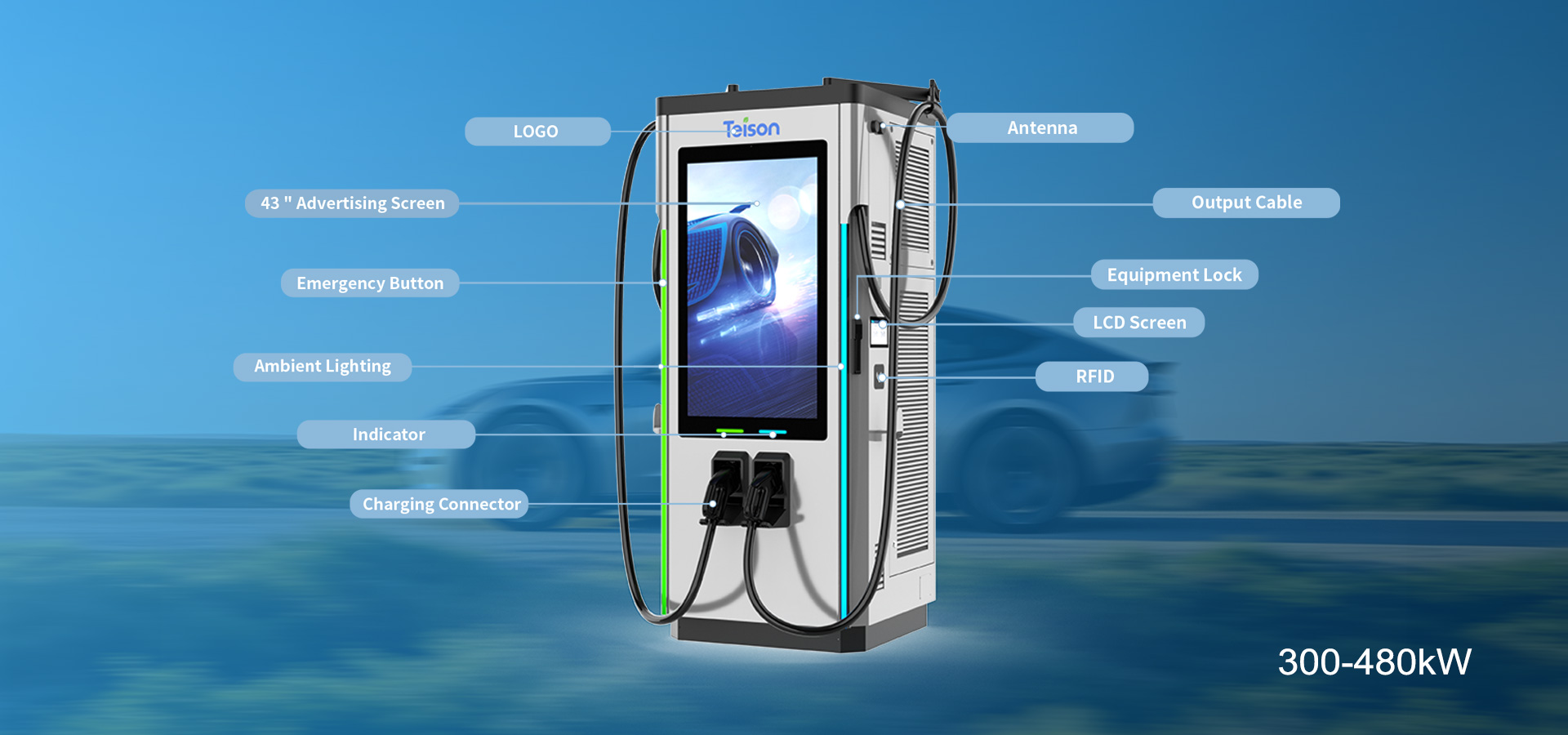

  • صورة التفاصيل

الميزات



• منافذ شحن قياسية متعددة

  يمكن دمج وتخصيص CCS2 و CCS1 و GB/T و CHAdeMO و NACS.

• نطاقات قدرة متنوعة

  تتوفر خيارات طاقة متعددة، تتراوح من 300 kW إلى 480 kW مع إمكانية التخصيص.

• خرج تيار عالٍ

  يحقق التبريد السائل خرجًا أقصى يبلغ 600A، بينما يحقق التبريد الهوائي خرجًا أقصى يبلغ 400A.

• نطاق جهد واسع

  جهد الخرج 150~1000 VDC يلبي احتياجات الغالبية العظمى من المركبات الكهربائية في السوق.

• ضوضاء منخفضة

  مستوى الضوضاء منخفض حتى 70dB أو أقل.

• موازنة الأحمال

  اتصال أكثر فعالية بنظام الأحمال.

• خرج فعّال

  تصل ذروة الكفاءة إلى أكثر من 96%.

المعلمات

المواصفات الفنية
طراز المنتج DC Vision Max
الخصائص الكهربائية
دخل التيار المتردد
 نطاق جهد الإدخال 3-phase 400 VAC±10%, 50/60 Hz，3P+N+PE
تيار الإدخال المقنن 3Φ480A 3Φ576A 3Φ640A 3Φ768A
أقصى قدرة إدخال 316kW 376kW 421kW 505kW
نظام التأريض TN-C TN-S TN-C-S TT
معامل القدرة ≥0.99
ذروة الكفاءة ≥96%
استهلاك الطاقة في وضع الاستعداد ≤150W
التشوه التوافقي (THDi) ≤5%
خرج التيار المستمر
 نطاق جهد الخرج 150~1000 VDC
أقصى تيار خرج (النظام) 600A @liquid cooling
400A @air cooling
أقصى تيار خرج
(الموصل)		 300A, 350A, 400A optional @Air cooling
500A, 600A optional @Liquid cooling
أقصى قدرة خرج 300kW 360kW 400kW 480kW
عدد المخارج 2（أي مجموعتين من CCS2 و CCS1 و GBT و CHAdeMO و NACS）
نوع الموصل CCS2, CCS1, GBT, CHAdeMO, NACS
دقة الجهد ≤±0.5%
دقة التيار ≤±1%
واجهة المستخدم
الشاشة 10.1" شاشة لمس, 43" شاشة إعلانات
العداد عداد CE
أزرار الضغط زر الطوارئ
مصادقة المستخدم RFID, QR code, Application
لغة الدعم الإنجليزية (لغات أخرى متاحة عند الطلب)
الاتصالات
اتصال الشبكة Ethernet, Wi-Fi
بروتوكول الاتصال OCPP 1. 6J, دعم الترقية إلى OCPP 2.0.1
البيئة
نطاق درجة حرارة التشغيل -30℃-55℃(تخفيض القدرة فوق 55℃)
نطاق درجة حرارة التخزين -40℃-70℃
الرطوبة <95% رطوبة نسبية، غير متكاثفة
الارتفاع ≤2000m
الضوضاء <70dB @ 3m 25℃القدرة الكاملة
الميكانيكا
الأبعاد (W*D*H) 850mm*800mm*2050mm (باستثناء إدارة الكابلات)
850mm*800mm*2120mm (مع إدارة الكابلات)
الوزن ≤700kg
تصنيف IP & IK IP55 & IK10 (HMI IK8)
طول كابل الشحن 5m
التبريد تبريد هوائي / تبريد سائل
طريقة التركيب تركيب أرضي
الحماية
الحماية حماية من الجهد الزائد، حماية من الجهد المنخفض، حماية من الحمل الزائد، تيار التسرب
      الحماية، حماية من ارتفاع درجة الحرارة، حماية التأريض، حماية من زيادة التيار المفاجئة، قصر
                            الدائرة، فحص ذاتي للأعطال، كشف العزل，النقع
                                                                          الحماية، إنذار الدخان.
الشهادات والمعايير
الشهادة CE CB PTB
معايير الشحن IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
معايير بروتوكول الاتصال ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
التهيئة الاختيارية
العداد عداد MID أو عداد PTB
مصادقة المستخدم جهاز POS
اتصال الشبكة 4G
طول كابل الشحن 6m 7m أطوال أخرى عند الطلب
نظام إدارة الكابلات اختياري
واجهات الخرج ثلاث واجهات خرج قابلة للتخصيص
(أي ثلاث مجموعات من CCS2 و CCS1 و GBT و CHAdeMO و NACS و Type 2)
العلامة التجارية المخصصة خيارات العلامة التجارية، مثل الألوان والملصقات المخصصة
