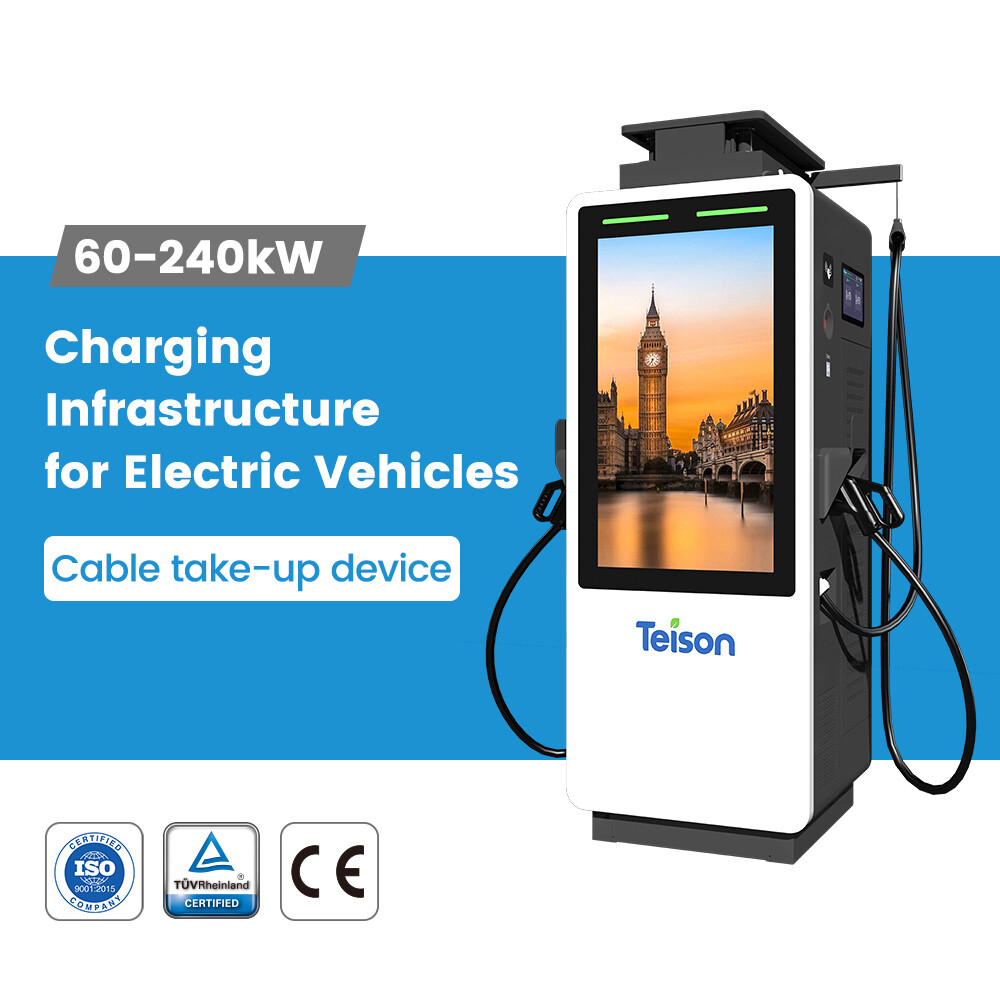

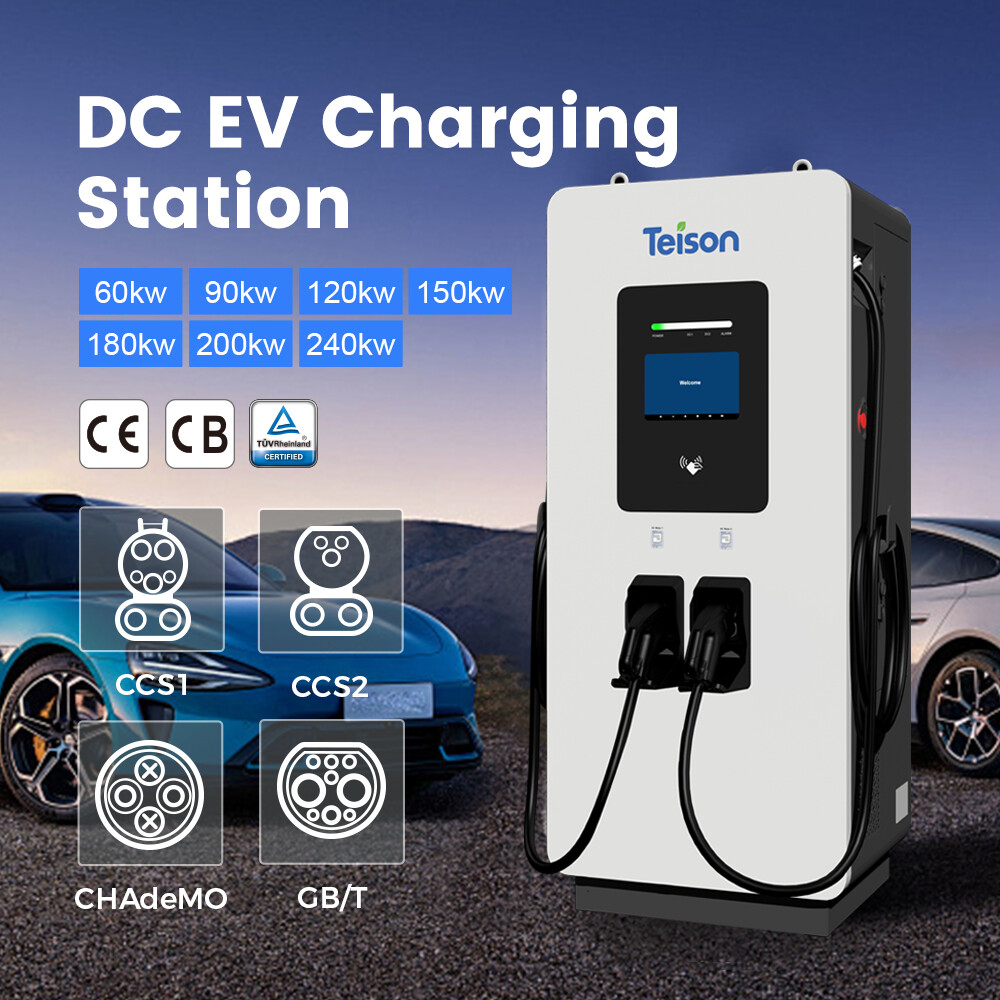

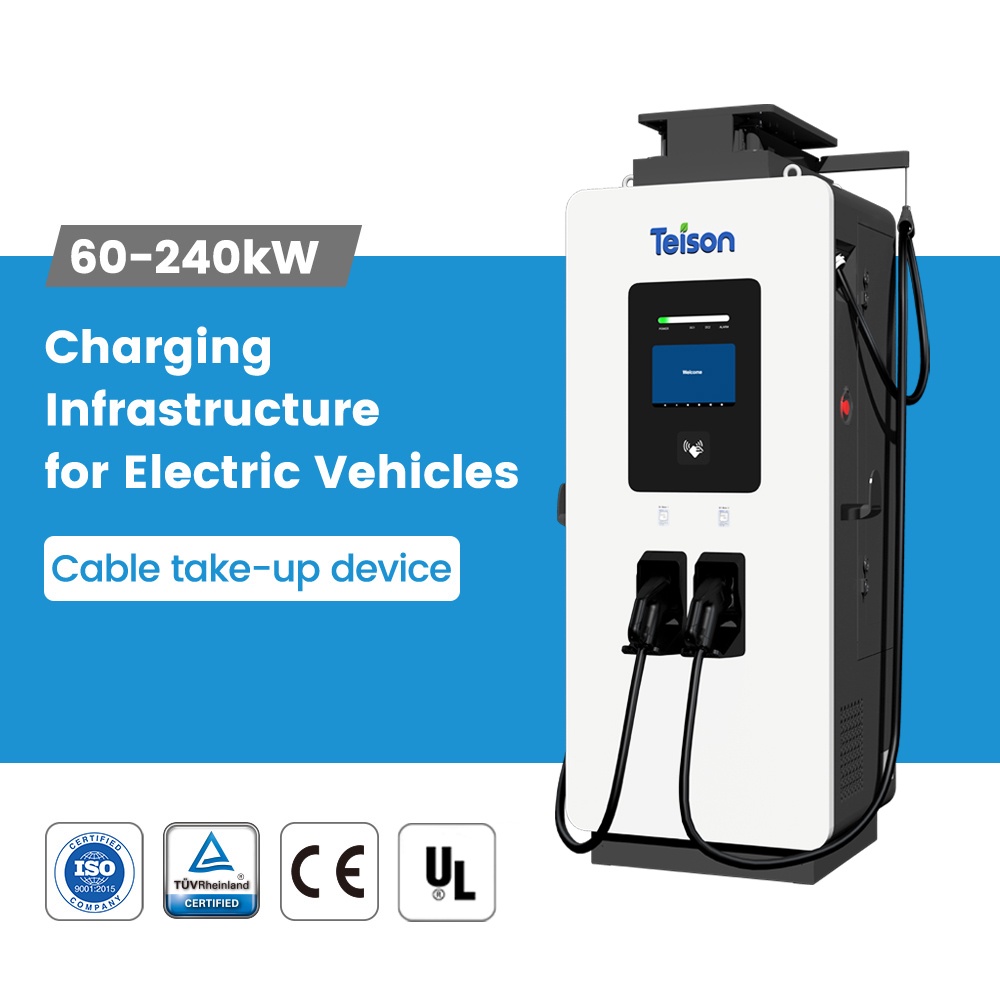

محطة شحن سريع بالتيار المستمر

سلسلة EDC من Teison هي شواحن سريعة تعمل بالتيار المستمر، وتُعرف غالبًا بشواحن المستوى الثالث للسيارات الكهربائية. تُعدّ الشواحن السريعة التي تعمل بالتيار المستمر حاليًا أسرع خيار شحن متاح للسيارات الكهربائية، حيث تستخدم طاقة تيار متردد تجارية يتم تحويلها داخل الشاحن إلى طاقة تيار مستمر لتوزيعها مباشرةً على بطارية السيارة. وبفضل تحويل الطاقة مسبقًا إلى تيار مستمر، يُمكن توفير طاقة أكبر بسرعة أكبر. تُعدّ محطات الشحن السريع التي تعمل بالتيار المستمر الخيار الأمثل للأماكن التي تتطلب من السيارات الكهربائية الوصول إلى أقصى مدى ممكن في أقصر وقت.

طلب عرض سعر

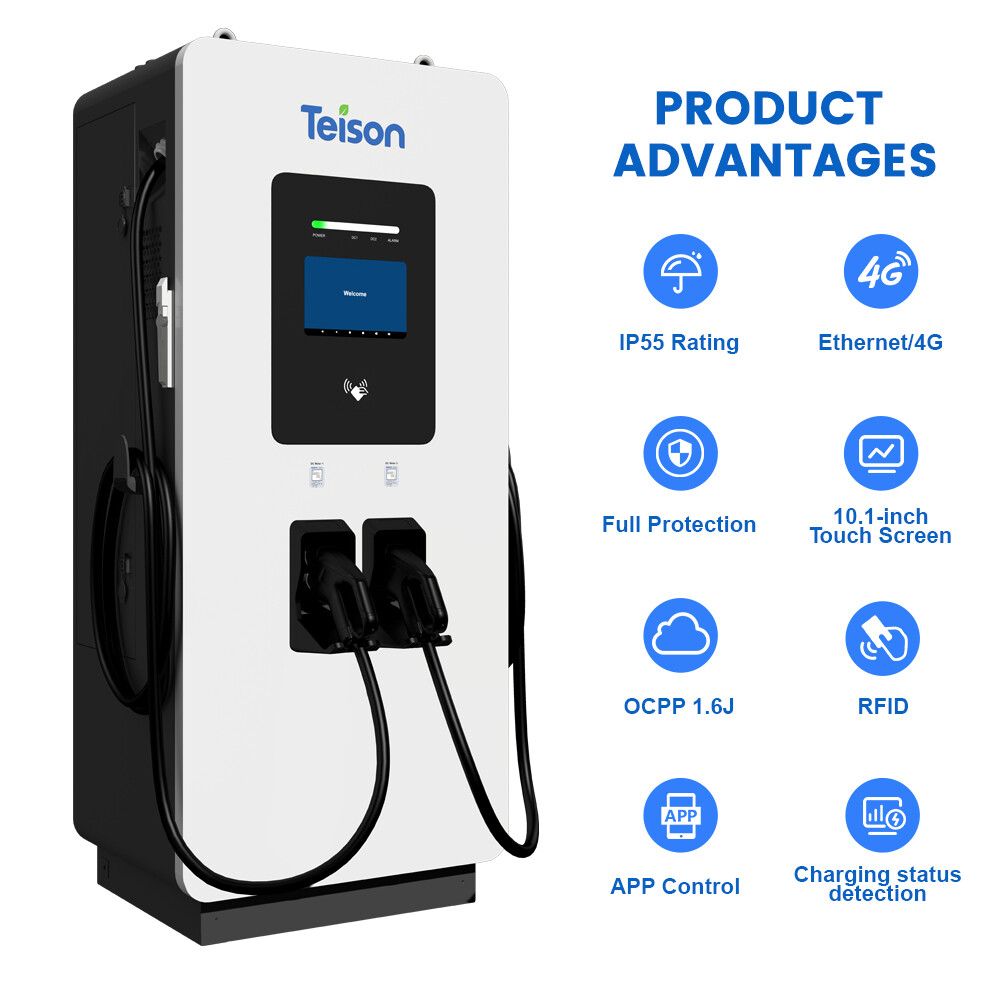

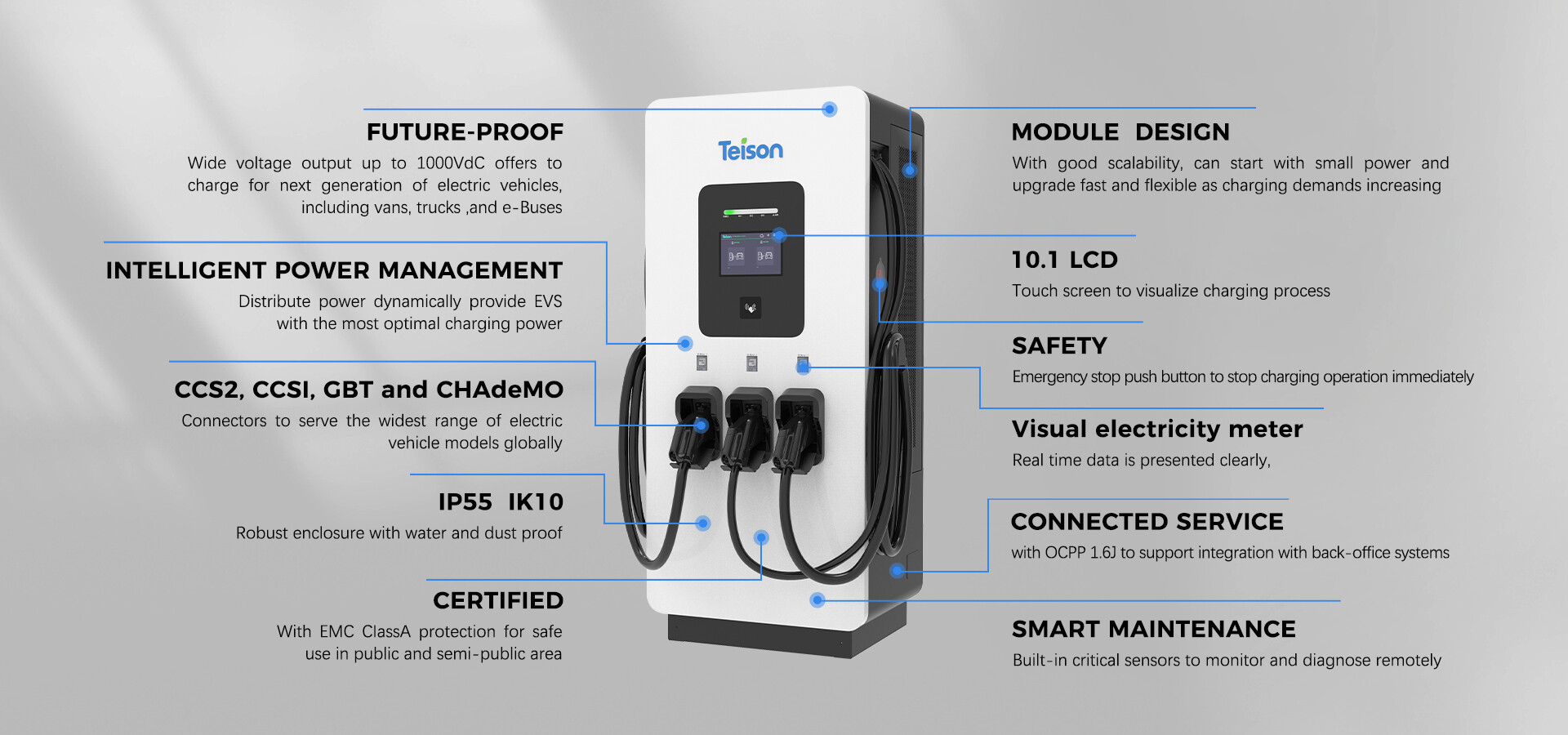

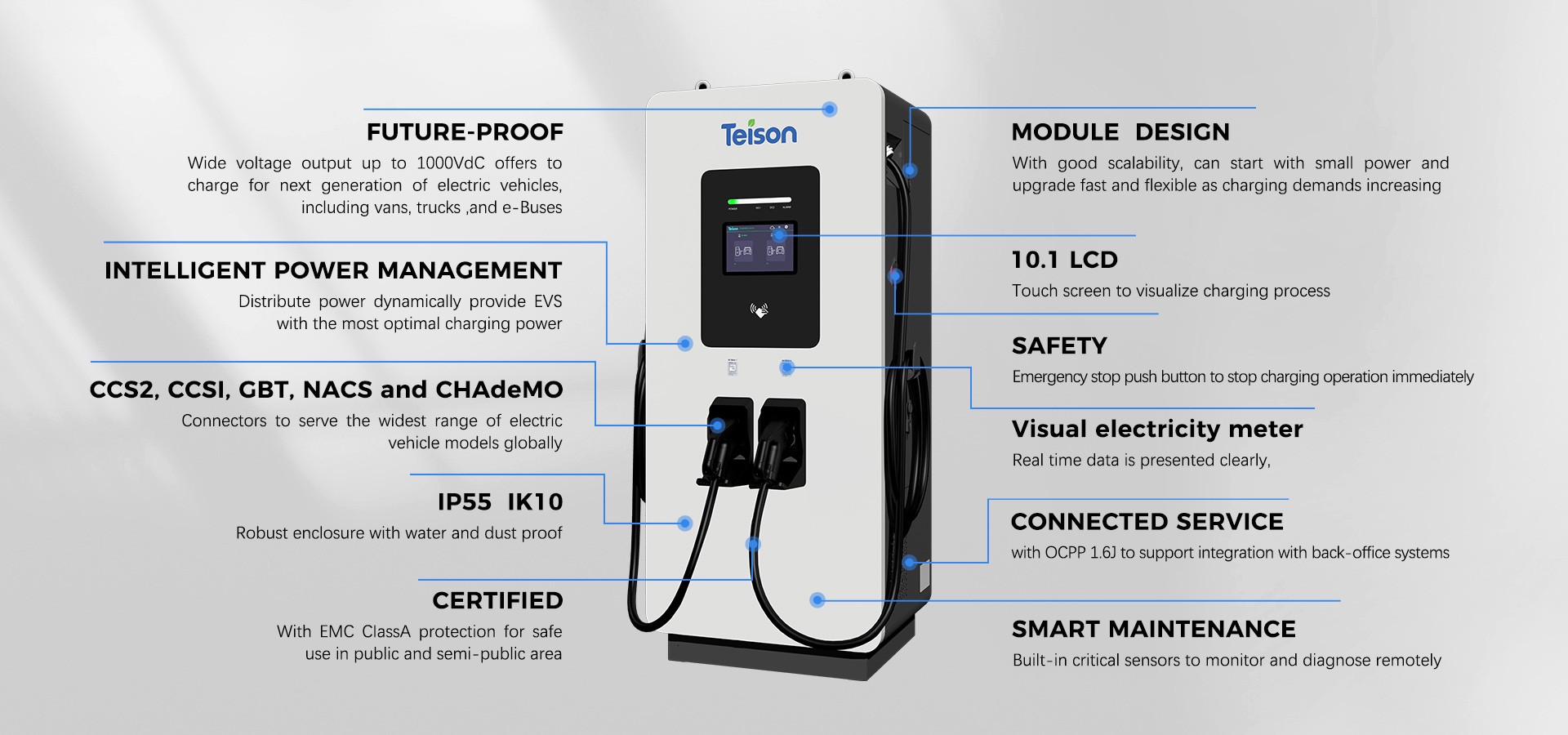

الميزات/المزايا

مصمم لأفضل تيار مستمر تجاري

شواحن سريعة تعمل بالتيار المستمر (المستوى 3) بقدرة خرج تتراوح من 60 كيلوواط إلى 240 كيلوواط
· شحن متزامن حقيقي مع إمكانية شحن جهازين/ثلاثة

المركبات في نفس الوقت
· تصميم متطور يواكب المستقبل مع خرج أقصى يبلغ 1000 فولت
· محطات شحن سيارات كهربائية فائقة السرعة بقدرة 240 كيلوواط مبردة بالسوائل متوفرة

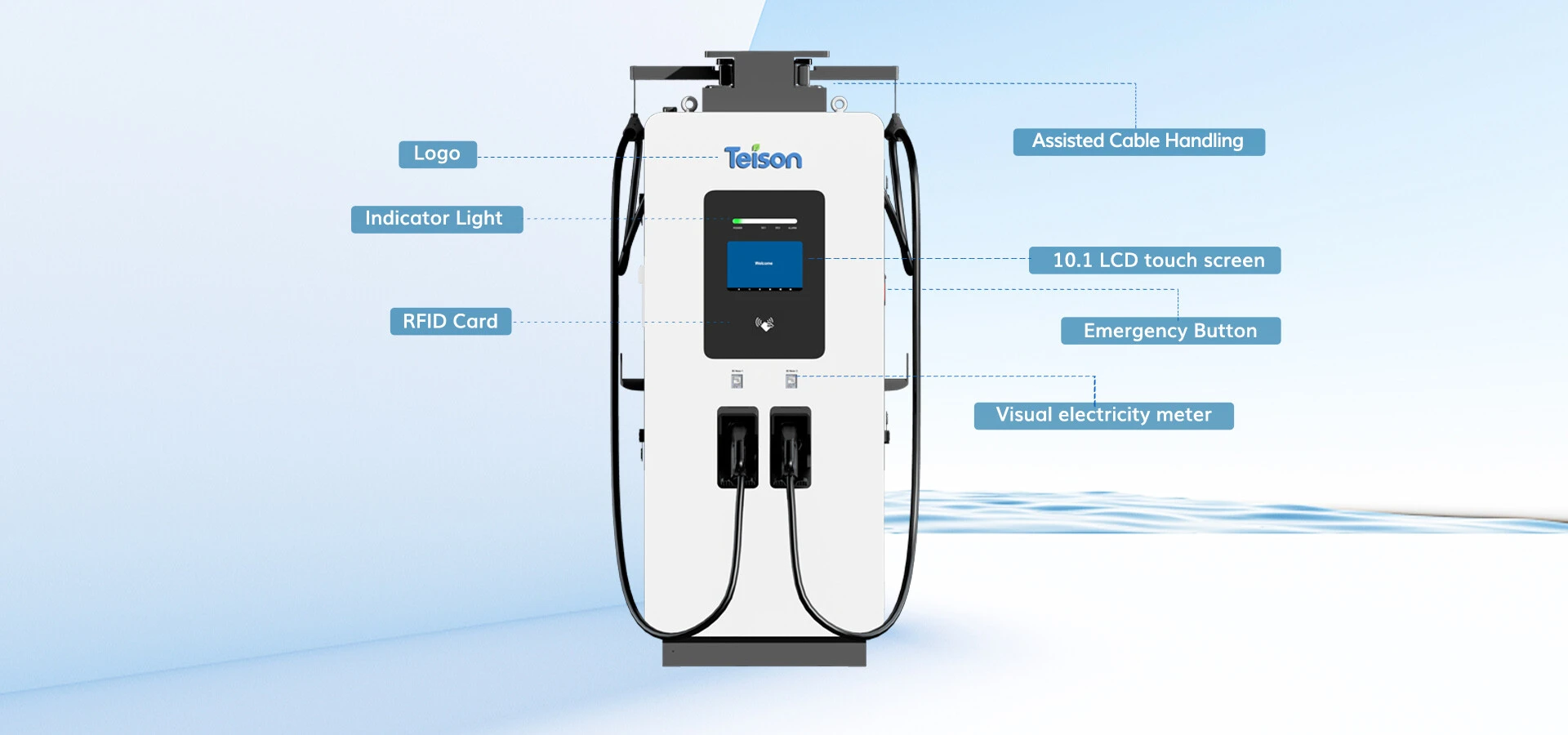

· سهل الاستخدام للسائق مع شاشة لمس LCD مقاس 10.1 بوصة وبسيطة

واجهة المستخدم
· تشمل أوضاع التشغيل التوصيل والتشغيل، وRFID، وOCPP، ورمز الاستجابة السريعة، وخيارات أخرى.

نقاط البيع
· تتوفر اتصالات إيثرنت، و3G، و4G، وواي فاي
· موصلات وكابلات شحن من نوع CHAdeMO وGB/t وCCS (النوع 1 أو 2)
· مصمم لسهولة التركيب والصيانة
· متوفر بتكوينات طاقة وفولتية مختلفة للاستخدام العالمي

الأسواق

أعلى معايير السلامة

متوافق مع بروتوكول نقطة الشحن المفتوحة (OCPP) 1.6J ومعيار ISO 15118
· علبة مصنفة بمعيار IP55، مثالية لمجموعة واسعة من المواقع والظروف
· جميع المكونات تأتي مع شهادة CE
· وحدة تحكم SECC تجتاز اختبار TUV

المعامل

المواصفات

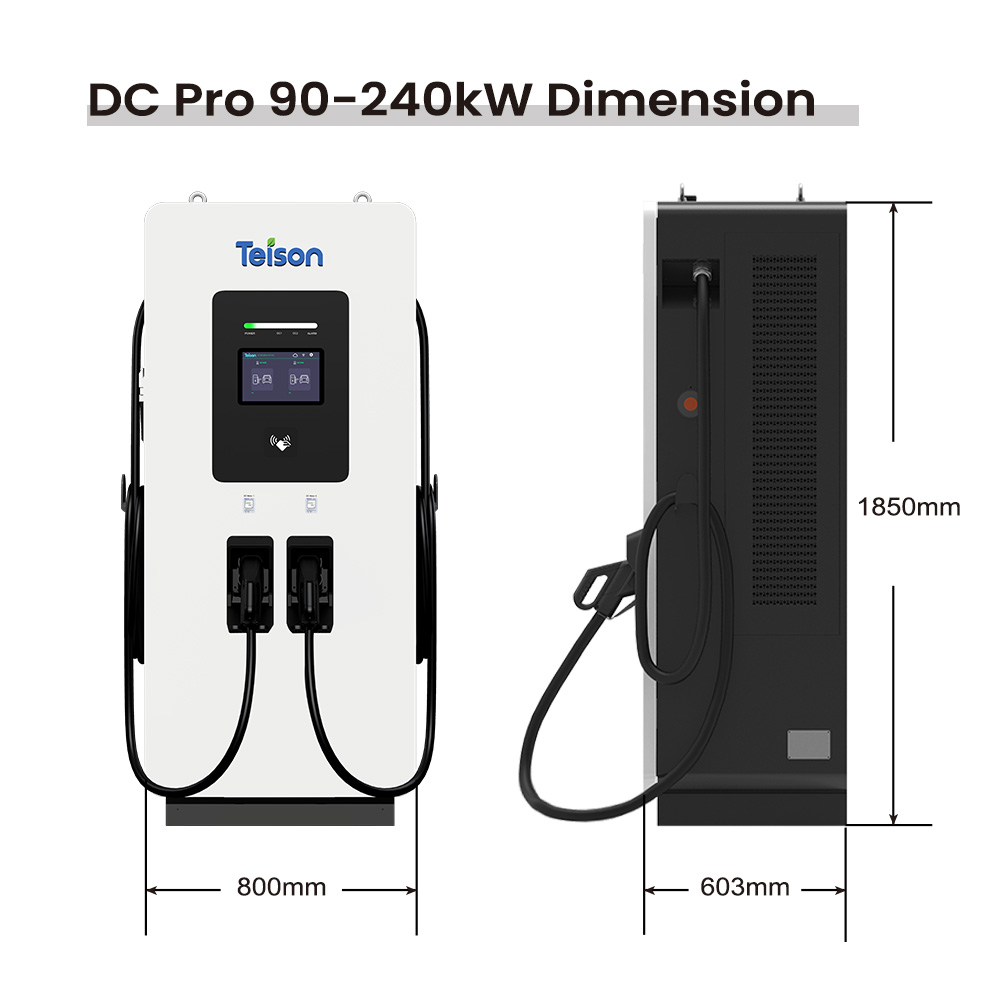

الموديل		Teison DC Pro

الخصائص الكهربائية
مدخل التيار المتردد	تصنيف المدخل	AC400V(±15%) 3ph
	اتصال مدخل التيار المتردد	3P+N+PE
	تيار المدخل المقنن	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	التردد	50/60Hz
	معامل القدرة	≥0.99
	الكفاءة	≥95%
خرج التيار المستمر	نطاق جهد الخرج	200V-1000V
	أقصى تيار خرج	200A（system）	300A(system)	400A（system）	500A(system)	600A(system)	800A(system)
	أقصى قدرة خرج	DC 60kW	DC 90kW	DC 120kW	DC 150kW	DC 180kW	DC 240kW
	دقة الجهد	≤±0.5%
	دقة التيار	≤±1%
واجهة المستخدم والتحكم
العرض		شاشة لمس 10.1 بوصة
مادة الشاشة		LCD
أزرار الضغط		أزرار التشغيل / أزرار الطوارئ
مصادقة المستخدم		RFID,OCPP,QR code,Password Application
اللغات المدعومة		الإنجليزية (لغات أخرى متوفرة عند الطلب)
الاتصال
خارجي		Ethernet,WIFI,3G/4G
داخلي		CAN,RS485,RS232
البيئة
درجة حرارة التشغيل		-30℃-+50℃
الرطوبة		<95% relative humidity,non-condensing
الارتفاع		≤2000m(6000 feet)
الميكانيكية
حماية الدخول		IP55
حماية العلبة		IK10

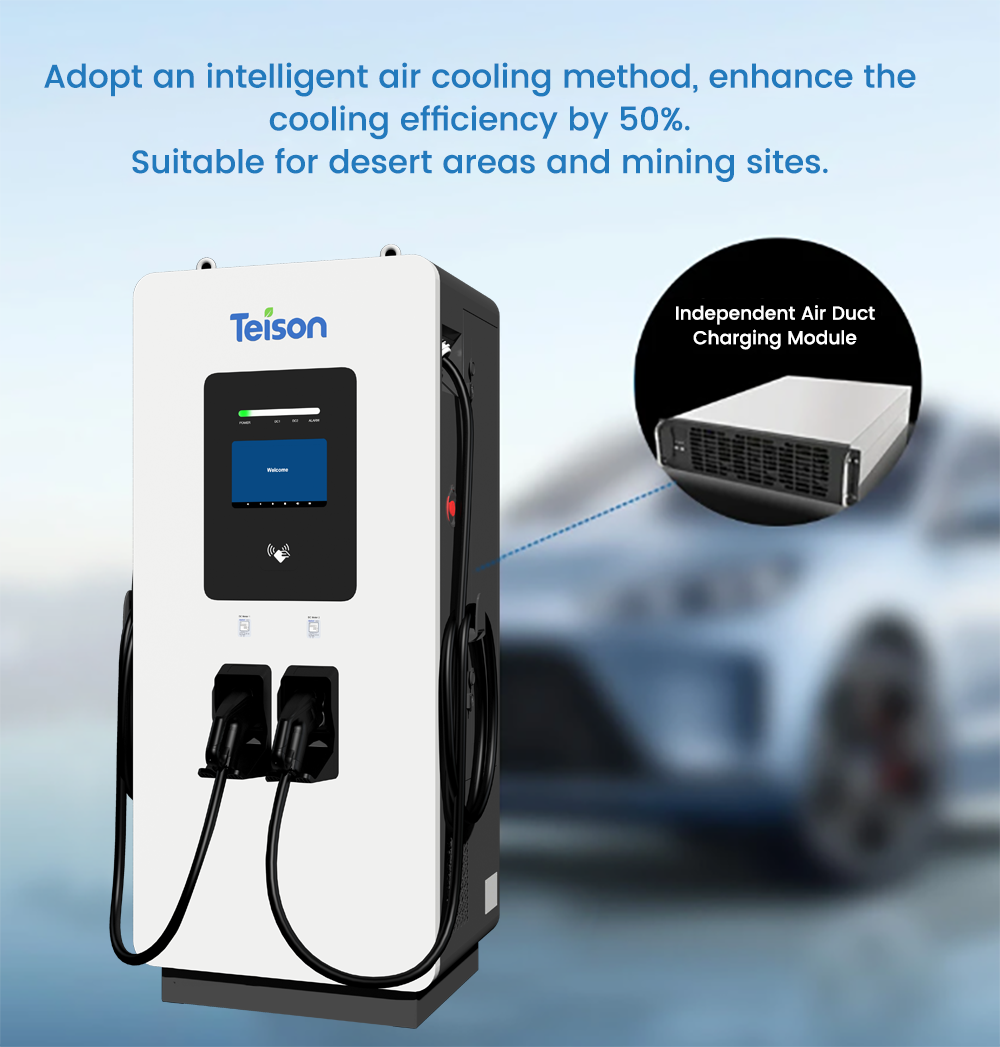

التبريد		هواء قسري
طريقة التثبيت		تثبيت أرضي
الحماية
الحماية		تيار زائد، جهد منخفض، جهد زائد، تيار متبقي، حماية من زيادة التيار، دائرة قصر، درجة حرارة زائدة، عطل أرضي
التنظيم
الشهادة		CE
المعيار		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

التفرع

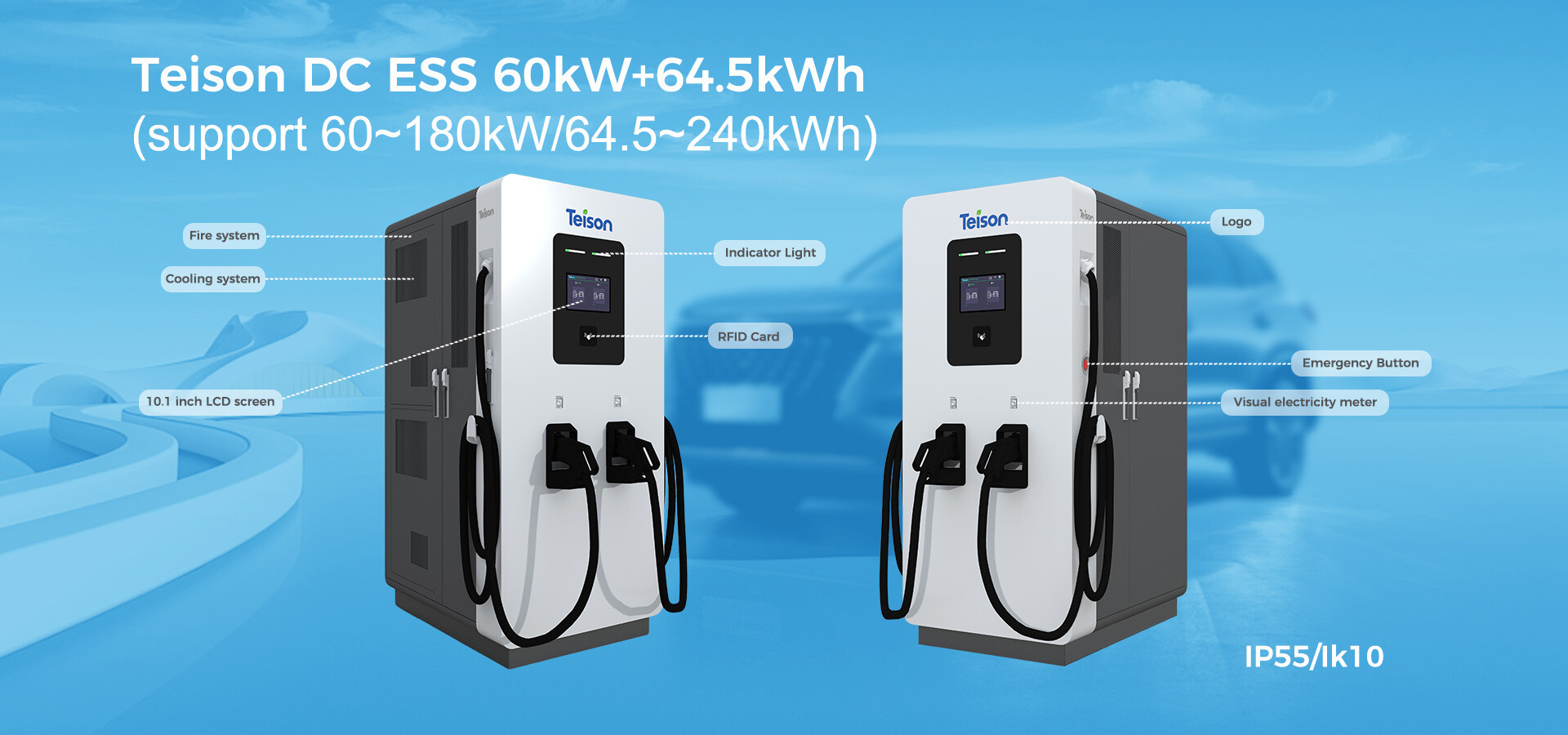

نموذج		دي سي إس إي إس
الخصائص الكهربائية
مدخل التيار المتردد	تصنيف المدخلات	260 فولت ~ 485 فولت تيار متردد
	توصيل مدخل التيار المتردد	3P+N+PE
	معدل تيار الإدخال	3Ф92A
	تكرار	50/60 هرتز
	معامل القدرة	≥0.98
	كفاءة	≥95%
خرج التيار المستمر	نطاق جهد الخرج	300 فولت ~ 1000 فولت
	الحد الأقصى لتيار الخرج	100 أمبير
	أقصى طاقة خرج	60 كيلوواط
	دقة الجهد	±0.5%
	الدقة الحالية	±1%

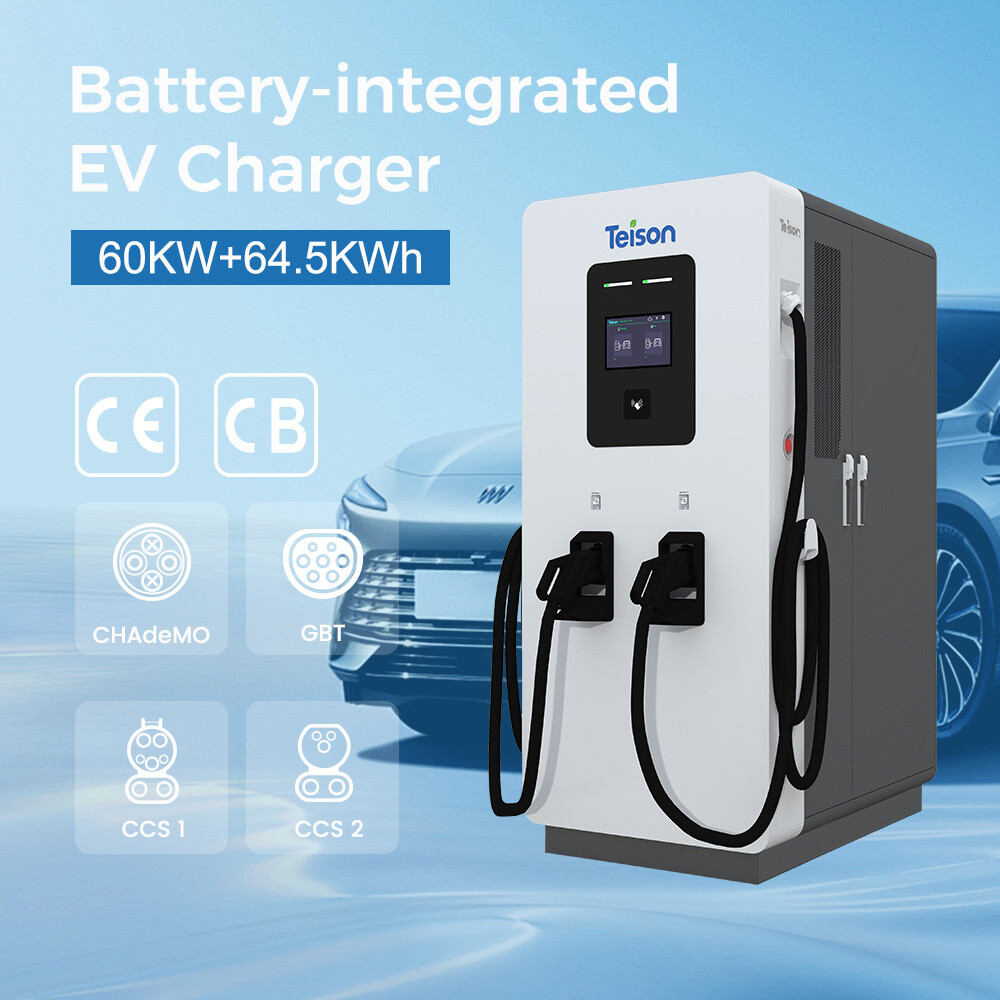

تخزين الطاقة النظام	سعة البطارية	64.5 كيلوواط ساعة
	الطاقة القابلة للاستخدام (سات)	61.3 كيلوواط ساعة (95% عمق التفريغ)
	الجهد الاسمي للبطارية	614.4 فولت
	مادة البطارية	LiFePO4
	أقصى طاقة لإعادة الشحن	30 كيلوواط
	أقصى قدرة تفريغ	60 كيلوواط
	تيار إعادة شحن البطارية	≤0.5C(50A)
	تيار تفريغ البطارية	≤1C(100A)
	عمر دورة البطارية (25 درجة مئوية)	≥6000 (80% وزارة الدفاع)
مواصفات المنتج
الأبعاد		0.9 × 1.2 × 2.05 متر (العرض × العمق × الارتفاع)
مادة		سبيكة من الدرجة الصناعية
لون		طلاء أبيض مقاوم للعوامل الجوية
واجهة المستخدم والتحكم
عرض		شاشة لمس مقاس 10.1 بوصة
مادة الشاشة		شاشة LCD
متر		مقياس التيار المستمر (MID PTB اختياري)
أزرار الضغط		أزرار التشغيل / أزرار الطوارئ / زر الحريق
مصادقة المستخدم		تطبيق RFID، OCPP، رمز الاستجابة السريعة، كلمة المرور
لغة الدعم		الإنجليزية (تتوفر لغات أخرى عند الطلب)
تواصل
بروتوكول الاتصال		OCPP 1.6J
خارجي		إيثرنت، واي فاي
داخلي		CAN، RS485، RS232
البيئة
درجة حرارة التشغيل		-25 درجة مئوية - 50 درجة مئوية (تخفيض القدرة عند تجاوز 45 درجة مئوية)
رطوبة		رطوبة نسبية أقل من 95%، بدون تكثف
انبعاثات التوافق الكهرومغناطيسي		النوع ب
ارتفاع		≤2000 متر (6000 قدم)
ميكانيكياً
الحماية من دخول الأجسام الغريبة		IP55
حماية الحاوية		IK10
نظام مكافحة الحرائق		كاشف مركب + عامل إطفاء بالرذاذ
نظام التبريد		تبريد الهواء / تكييف الهواء
طريقة التركيب		تركيب
أمان
حماية المدخلات		انخفاض الجهد، ارتفاع الجهد، ارتفاع التيار، ارتفاع درجة الحرارة تسريب،
حماية المخرجات		قصر الدائرة، ارتفاع درجة الحرارة، التيار المتبقي، زيادة التيار، التسريب
الحماية في حالات الطوارئ		حماية من زيادة التيار، حماية من الأعطال الأرضية، مراقبة عزل الخرج بدقة عالية
أنظمة
شهادة		CE CB MSDS UN38.3
معيار		IEC61851-1، IEC61851-23، IEC61851-21-2، IEC61851-24، IEC61000-6-2، IEC61000-6-4، IEC 62619، IEC61000-6-1/3،
إعدادات اختيارية
بوابة الشبكة		4G
طريقة الدفع		جهاز نقاط البيع

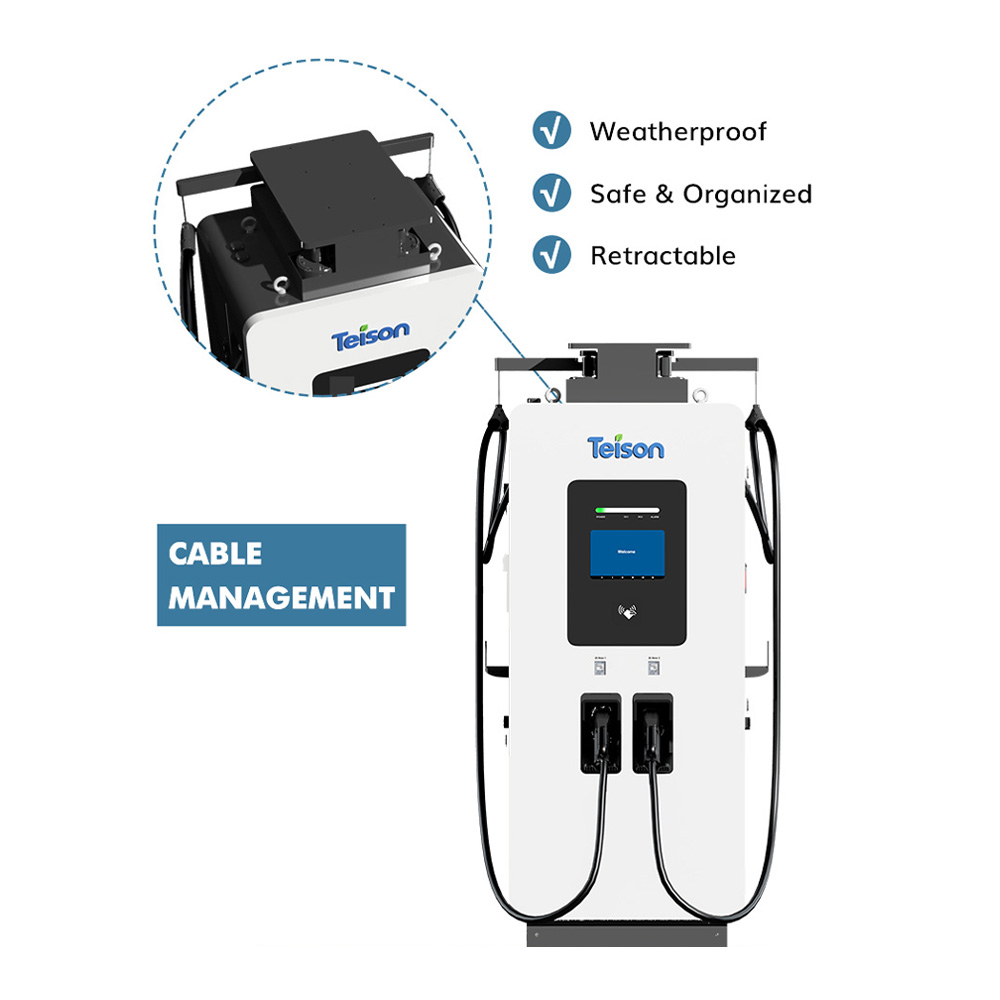

إدارة الكابلات		خياري

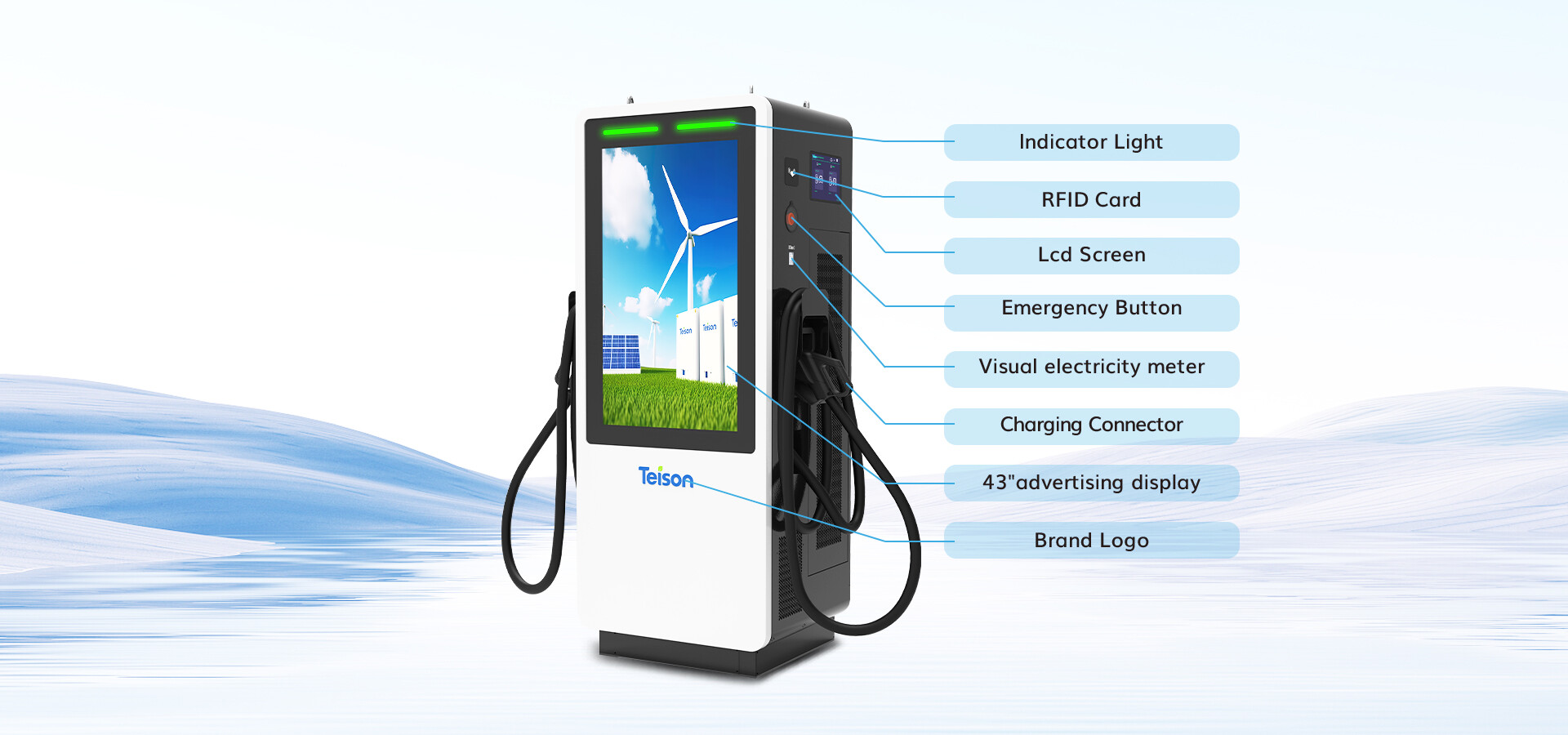

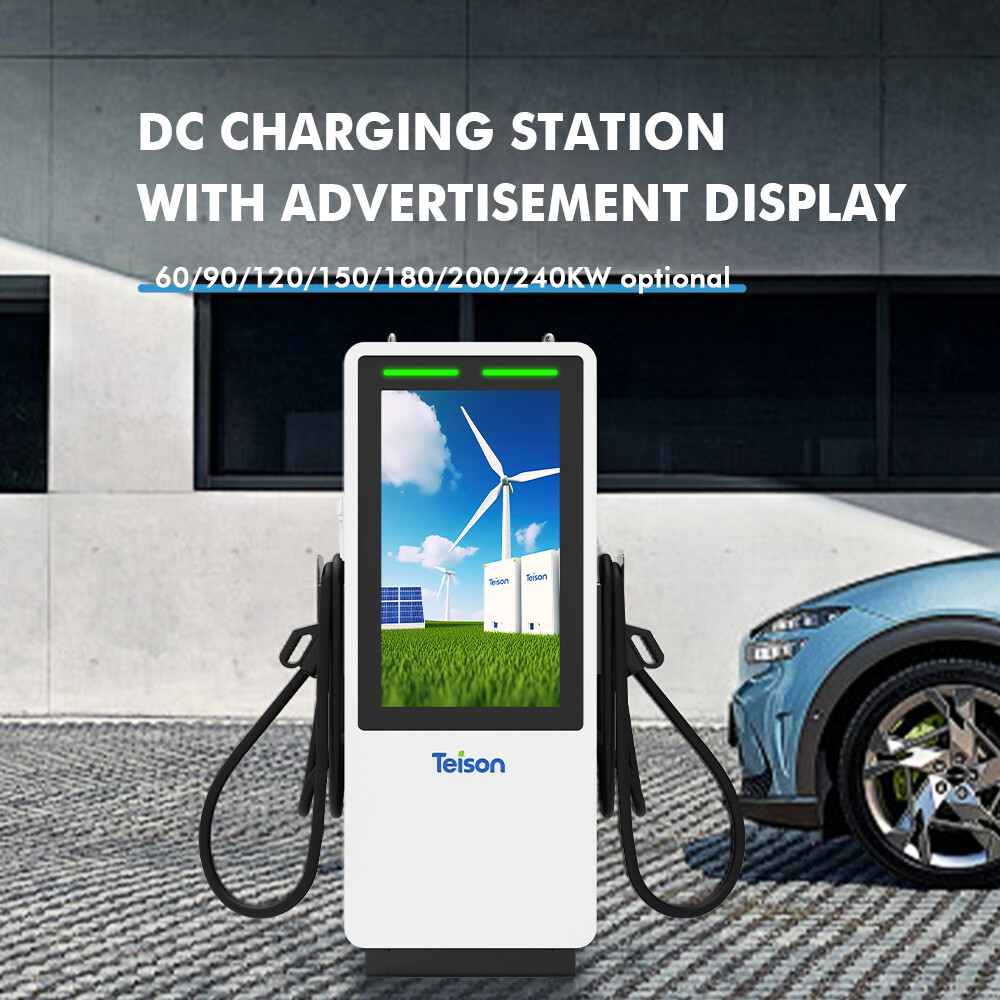

شاشة إعلانية		خياري
منفذ الشحن		اختياري (الافتراضي CCS1 CCS2)
ميناء الطاقة الشمسية		محجوز
